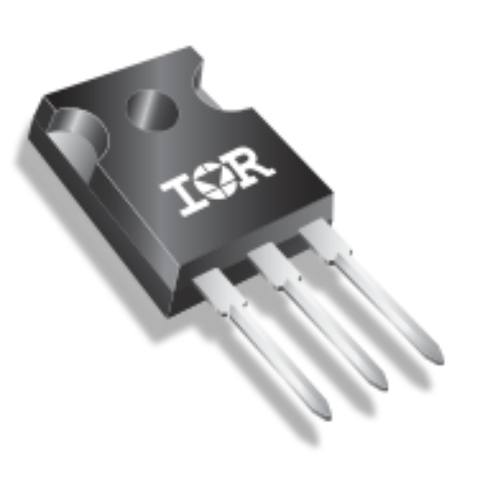

IRFP9140N图片1

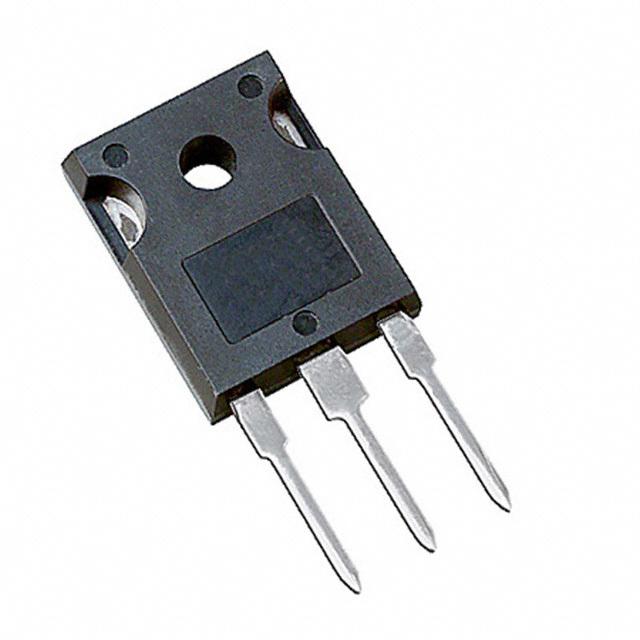

IRFP9140N图片2

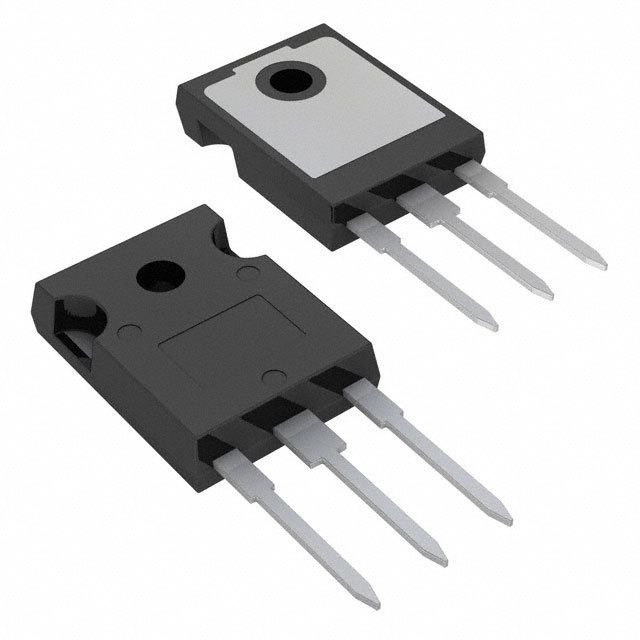

IRFP9140N图片3

IRFP9140N图片4

IRFP9140N图片5

IRFP9140N概述

TO-247AC P-CH 100V 23A

Benefits:

.: RoHS Compliant

.: Low RDSon

.: Industry-leading quality

.: Dynamic dv/dt Rating

.: Fast Switching

.: Fully Avalanche Rated

.: 175°C Operating Temperature

.: P-Channel MOSFET

IRFP9140N中文资料参数规格

技术参数

额定电压DC -100 V

额定电流 -23.0 A

极性 P-Channel

耗散功率 140W Tc

产品系列 IRFP9140N

漏源极电压Vds 100 V

漏源击穿电压 -100 V

连续漏极电流Ids 23.0 A

上升时间 67 ns

输入电容Ciss 1300pF @25VVds

下降时间 51 ns

工作温度Max 175 ℃

工作温度Min -55 ℃

耗散功率Max 140W Tc

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-247-3

外形尺寸

封装 TO-247-3

物理参数

材质 Silicon

工作温度 -55℃ ~ 175℃ TJ

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

在线购买IRFP9140N

型号： IRFP9140N

制造商： Infineon 英飞凌

描述：TO-247AC P-CH 100V 23A

替代型号IRFP9140N

型号/品牌	代替类型	替代型号对比
IRFP9140N Infineon 英飞凌	当前型号	当前型号
IRFP9140NPBF 英飞凌	类似代替	IRFP9140N和IRFP9140NPBF的区别
9-140 英飞凌	功能相似	IRFP9140N和9-140的区别
9140 英飞凌	功能相似	IRFP9140N和9140的区别
