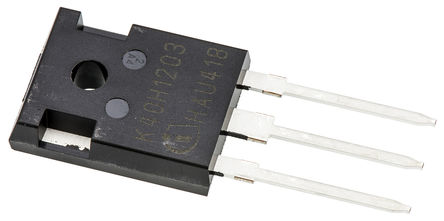

INFINEON IKW40N120H3 单晶体管, IGBT, 40 A, 2.4 V, 483 W, 1.2 kV, TO-247, 3 引脚
TrenchStop IGBT ，电压 1100 至 1600V
一系列 Infineon 的 IGBT 晶体管，带电压额定值为 1100 至 1600V 的集电极-发射极，采用 TrenchStop™ 技术。该系列包括带集成高速、快速恢复防并联二极管的设备。
集电极-发射极电压范围 1100 至 1600V
极低 VCEsat
低关闭损耗
短尾线电流
低 EMI
最高接点温度 175°C
### IGBT 分立件和模块，Infineon
绝缘栅级双极性晶体管或 IGBT 是一种三端子功率半导体设备，以高效和快速切换著称。 IGBT 通过将用于控制输入的隔离栅极 FET 和用作开关的双极性功率晶体管组合在单个设备中，将 MOSFET 的简单栅极驱动特性与双极性晶体管的高电流和低饱和电压能力组合在一起。
额定功率 483 W
针脚数 3
耗散功率 483 W
击穿电压集电极-发射极 1200 V
反向恢复时间 355 ns
额定功率Max 483 W
工作温度Max 175 ℃
工作温度Min -40 ℃
耗散功率Max 483 W
安装方式 Through Hole
引脚数 3
封装 TO-247-3
长度 16.03 mm
宽度 5.16 mm
高度 21.1 mm
封装 TO-247-3
工作温度 -40℃ ~ 175℃ TJ
产品生命周期 Active
包装方式 Tube
制造应用 Alternative Energy, Power Management, All hard switching applications
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/12/17
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
IKW40N120H3 Infineon 英飞凌 | 当前型号 | 当前型号 |
IKW15N120H3 英飞凌 | 类似代替 | IKW40N120H3和IKW15N120H3的区别 |
IKW30N60H3 英飞凌 | 类似代替 | IKW40N120H3和IKW30N60H3的区别 |
IKW20N60H3 英飞凌 | 类似代替 | IKW40N120H3和IKW20N60H3的区别 |
