ISL6740IB

ISL6740IB图片1
ISL6740IB图片2
ISL6740IB图片3
ISL6740IB图片4
ISL6740IB图片5
ISL6740IB概述

灵活的双端电压和电流模式PWM控制器 Flexible Double Ended Voltage and Current Mode PWM Controllers

Full-Bridge, Half-Bridge, Push-Pull Regulator Positive, Isolation Capable Output Step-Up/Step-Down DC-DC Controller IC 16-SOIC


得捷:
SWITCHING CONTROLLER


艾睿:
Voltage Mode PWM Controller 500mA 1000kHz 16-Pin SOIC N


Chip1Stop:
Voltage Mode PWM Controller 500mA 16-Pin SOIC N


Win Source:
Full-Bridge, Half-Bridge, Push-Pull Regulator Positive, Isolation Capable Output Step-Up/Step-Down DC-DC Controller IC 16-SOIC


ISL6740IB中文资料参数规格
技术参数

电源电压DC 20.0V max

输出接口数 2

静态电流 95.0 µA

上升时间 50 ns

开关频率 1MHz MAX

占空比 100 %

最大占空比 83 %

下降时间 40 ns

工作温度Max 105 ℃

工作温度Min -40 ℃

电源电压 9V ~ 16V

封装参数

安装方式 Surface Mount

引脚数 16

封装 SOIC-16

外形尺寸

封装 SOIC-16

物理参数

工作温度 -40℃ ~ 105℃ TA

其他

产品生命周期 Obsolete

包装方式 Tube

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

ISL6740IB引脚图与封装图
ISL6740IB引脚图

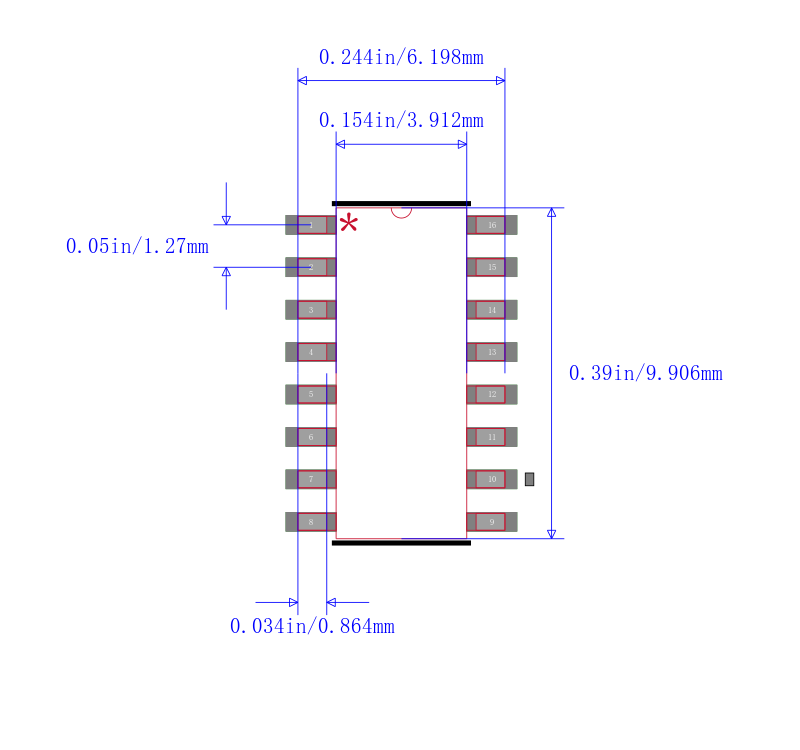

ISL6740IB封装图
ISL6740IB封装焊盘图
在线购买ISL6740IB
型号: ISL6740IB
制造商: Intersil 英特矽尔
描述:灵活的双端电压和电流模式PWM控制器 Flexible Double Ended Voltage and Current Mode PWM Controllers
替代型号ISL6740IB
型号/品牌 代替类型 替代型号对比

ISL6740IB

Intersil 英特矽尔

当前型号

当前型号

ISL6740IVZ

英特矽尔

类似代替

ISL6740IB和ISL6740IVZ的区别

ISL6740IVZ-T

英特矽尔

类似代替

ISL6740IB和ISL6740IVZ-T的区别
