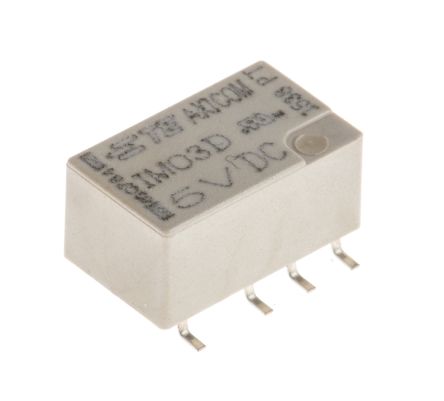

TE CONNECTIVITY IM03DGR 信号继电器, IM系列, DPDT, 5 VDC, 5 A, SMD, 非闭锁
电信/信号继电器 IM 系列

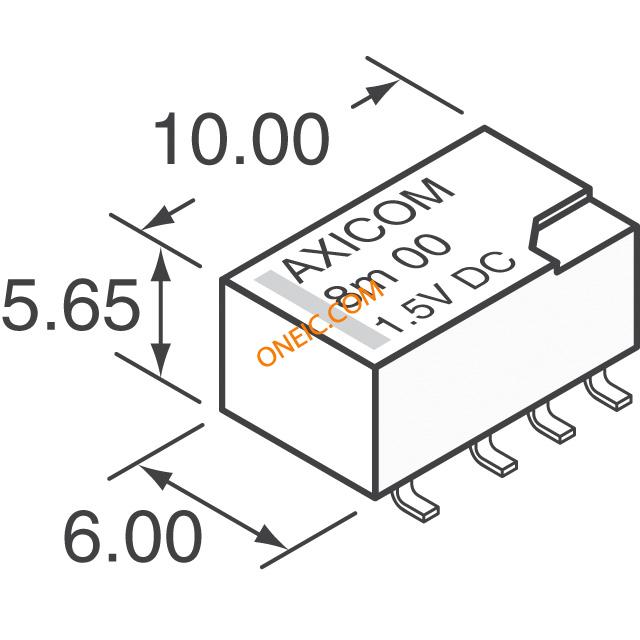

Slimline 和薄型 - 10x6x5.65 mm
鸥翼贴片掣爪
双叉触点,镀金
密封 RTV,IP67
高抗机械冲击性能,最高可在 300G 起作用,耐受 500G
500V 直流时,绝缘电阻 >109Ω
高浪涌容量 — 符合 Telcordia TR-NWT-001089 2/10 μs 和 EC 60950 10/700 μs 标准
### 认可
UL
欧时:
DPDT telecom SMT relay, 5A 5Vdc coil
e络盟:
信号继电器, 5 VDC, DPDT, 5 A, IM系列, SMD, 非闭锁
艾睿:
Signal Relay 5VDC 5A DPDT 10mm 7.5mm 5.65mm Surface Mount Automotive
Allied Electronics:
DPDT PCB Mount Non-Latching Relay Surface Mount; 5 A; 5V dc
Newark:
Signal Relay, DPDT, 5 VDC, 5 A, IM Series, SMD, Non Latching
MASTER:
Signal Relay 5VDC 5A DPDT10x7.5x5.65mm SMD
Electro Sonic:
Signal Relay 5VDC 5A DPDT10x7.5x5.65mm SMD
Win Source:
Electromechanical Relay Double Pole Double Throw 2A 5 Volt 178Ohm Surface Mount
额定电流 5 A
绝缘电阻 >1000 MΩ

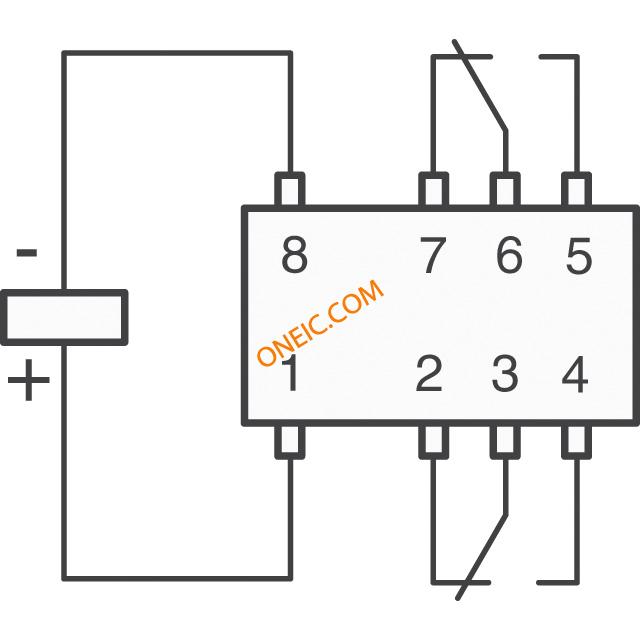

触点类型 DPDT
接触电阻 50.0 mΩ
功耗 140 mW
线圈电压 5 VDC
线圈电流 28.1 mA
线圈功率DC 140 mW
线圈电阻 178 Ω
额定电流Max 5 A
线圈电压DC 5 V
线圈功率 140 mW
开关电流Max 5 A
工作温度Max 85 ℃
工作温度Min -40 ℃
额定电压 5 VDC
接触电阻Max <50 mΩ

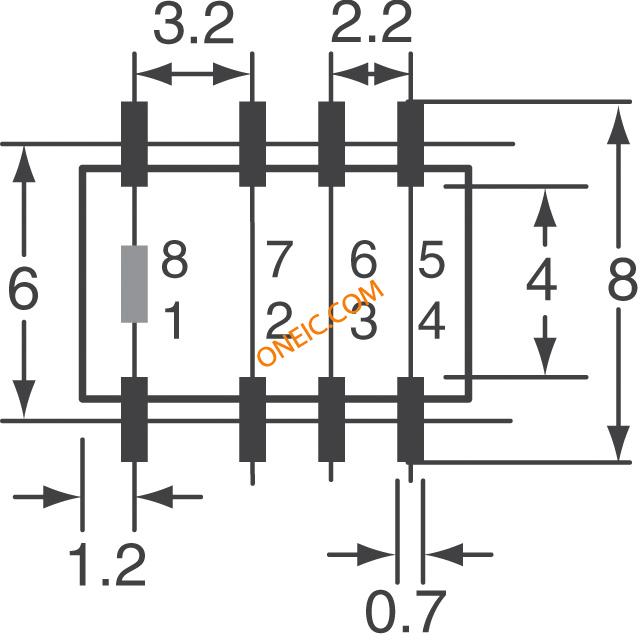

安装方式 Surface Mount
引脚数 8
封装 DIP
长度 10 mm
高度 5.65 mm
封装 DIP
触点材质 Silver Nickel
工作温度 -40℃ ~ 85℃
产品生命周期 Unknown
包装方式 Tape & Reel TR
制造应用 Industrial, 测试与测量, 车用, 电源管理, 工业, Portable Devices, Test & Measurement, 自动化与过程控制, Automation & Process Control, Automotive, Consumer Electronics, 消费电子产品, 便携式器材, Power Management
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
ECCN代码 EAR99
HTS代码 8536410050
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
IM03DGR TE Connectivity 泰科 | 当前型号 | 当前型号 |
9-1462038-9 泰科 | 类似代替 | IM03DGR和9-1462038-9的区别 |
