POWER INTEGRATIONS INN2603K 芯片, 反激式开关, 恒压/恒流, ESOP-16
InnoSwitch-CH 系列离线交流至直流转换器
InnoSwitch-CH 系列离线 CV/CC /回扫开关交流至直流转换器包含集成高电压 MOSFET,带同步整流反馈和诸多高级保护及安全功能。 这些设备显著简化了低电压、低电流、开关电源开发和制造,尤其是这些高效率要求。 创新型 InnoSwitch-EP 体系结构将初级和次级控制器和感应元件以及安全等级反馈机制集成至单个紧凑型 IC。
单独包装内包含回扫控制器、高压 MOSFET、次级侧感应和同步整流驱动器
出色的 CV/CC 精确度,独立于变压器设计或外部组件
节能: 完全符合所有的全球能效规定
初级感应输出 OVP
次级感应输出过冲压接
次级感应输出 OCP 至零输出电压
滞后热关闭
100% 生产 HIPOT 合规性测试
强化绝缘
隔离电压 >3,500 V 交流
符合 EN61000-4-8 100 A/m 和 EN61000-4-9 1000 A/m 标准
额定功率 15 W
输出接口数 1
输出电压 725 V
输出电流 750 mA
击穿电压 725 V
供电电流 0.645 mA
针脚数 16
输出功率 24 W
开关频率 100 kHz
占空比 60 %
输入电压Max 265 VAC
输入电压Min 85 VAC
输入电压AC Max 265 v
输入电压AC Min 85 v
输出电压Min 50 VDC
输出电流Max 2.25 A
工作温度Max 105 ℃
工作温度Min -40 ℃
输入电压 85VAC ~ 265VAC
安装方式 Surface Mount
引脚数 16

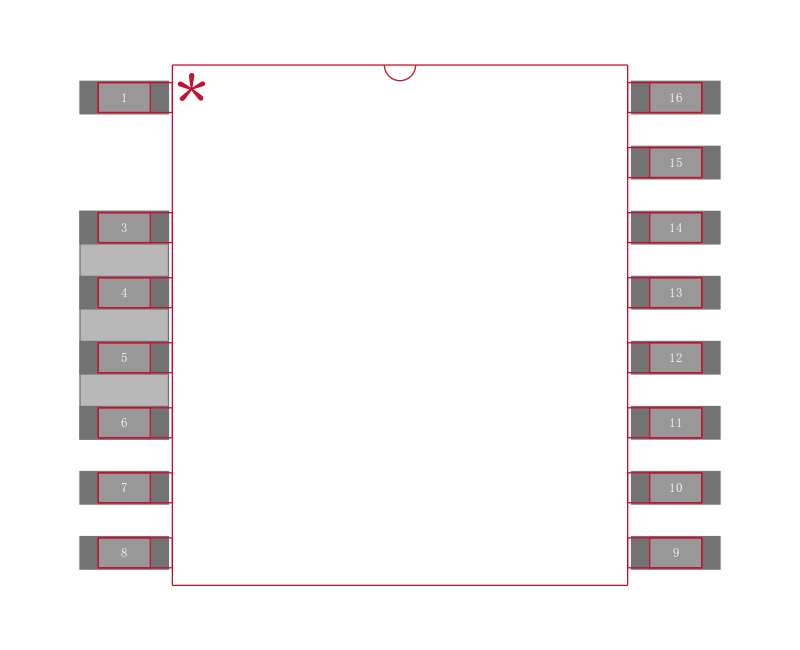

封装 ESOP-16
长度 10.16 mm
宽度 8.89 mm
高度 2.34 mm
封装 ESOP-16
工作温度 -40℃ ~ 105℃ TA
产品生命周期 Active
包装方式 Each
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC版本 2015/12/17
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
INN2603K Power Integrations 帕沃英蒂格盛 | 当前型号 | 当前型号 |
INN2603K-TL 帕沃英蒂格盛 | 功能相似 | INN2603K和INN2603K-TL的区别 |
INN2215K-TL 帕沃英蒂格盛 | 功能相似 | INN2603K和INN2215K-TL的区别 |
