TE CONNECTIVITY IM23TS 信号继电器, IM系列, DPDT, 5 VDC, 2 A, 通孔安装, 非闭锁
印刷电路板安装信号继电器 - IM 系列
IM 系列超薄印刷电路板安装信号继电器，5.65mm 薄型设计，占用电路板空间最小为 60mm2。 这些超薄 IM 系列印刷电路板安装信号继电器具有低线圈功耗（标准线圈为 140mW，双稳态为 100mW，极高灵敏度型为 50mW）（参见线圈类型表），以及高介电浪涌承受能力和 300g 抗机械冲击性能。
### 特点和优势：

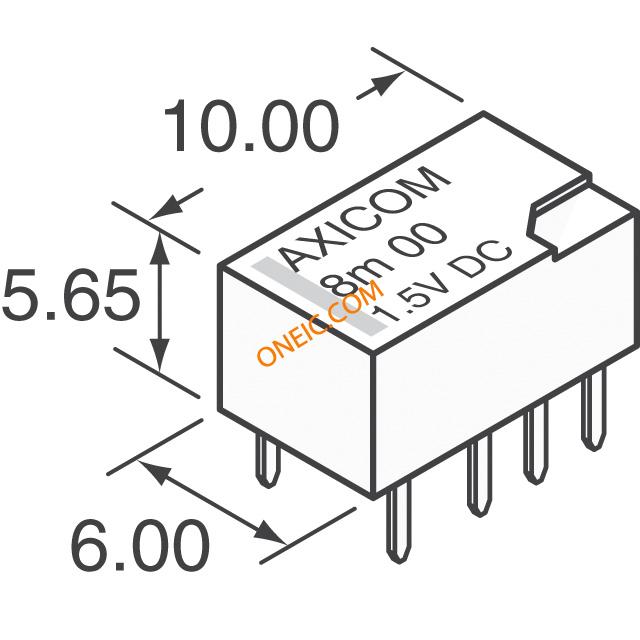

Slimline 和薄型 - 10x6x5.65 mm
双叉触点，镀金
密封 RTV，IP67
高抗机械冲击性能，最高可在 300G 起作用，耐受 500G
绝缘电阻 >10⁹Ω @ 500V 直流
高浪涌能力（1.2/50 μs 和 10/700 μs）符合 GR 1089，FCC 第 68 部分和 ITU-T K20,21,45。
开放触点之间为 1500V，线圈和触点之间为 2500V
### 应用：
电信设备
光学网络终端
办公设备
测试和测量设备
医疗设备
汽车应用
### 认可
UL
绝缘电阻 >1000 MΩ
触点类型 DPDT
接触电阻 50.0 mΩ
功耗 50 mW
触点额定电流 2 A
线圈电压 5 VDC
线圈电流 10 mA
线圈功率DC 50.0 mW
线圈电阻 500 Ω
额定电流Max 2 A
线圈电压DC 5 V
线圈功率 50 mW
开关电流Max 2 A
工作温度Max 85 ℃
工作温度Min -40 ℃
接触电阻Max <50 mΩ
安装方式 Through Hole

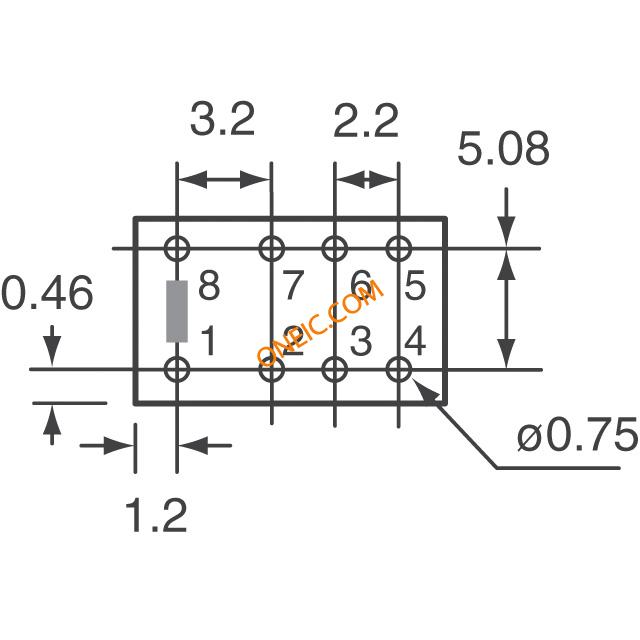

引脚数 8
封装 DIP
长度 10 mm
高度 5.65 mm
封装 DIP
触点材质 Gold Plating
工作温度 -40℃ ~ 85℃
产品生命周期 Unknown
包装方式 Tube
制造应用 工业, 车用, Automation & Process Control, 测试与测量, Industrial, Portable Devices, 自动化与过程控制, 便携式器材, 电源管理, Power Management, Automotive, 消费电子产品, Consumer Electronics, Test & Measurement
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
IM23TS TE Connectivity 泰科 | 当前型号 | 当前型号 |
IM03TS 泰科 | 类似代替 | IM23TS和IM03TS的区别 |
IM23GR 泰科 | 功能相似 | IM23TS和IM23GR的区别 |
G6K-2PY 5DC 欧姆龙 | 功能相似 | IM23TS和G6K-2PY 5DC的区别 |
