IPD042P03L3GATMA1

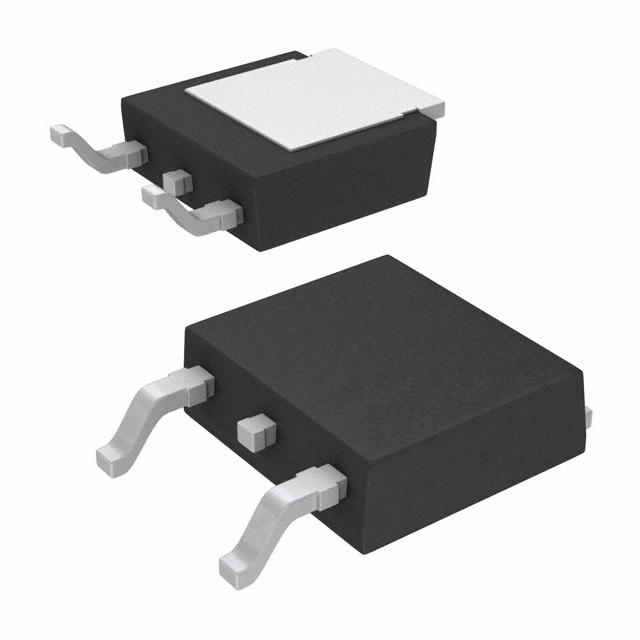

IPD042P03L3GATMA1图片1
IPD042P03L3GATMA1图片2
IPD042P03L3GATMA1图片3
IPD042P03L3GATMA1图片4
IPD042P03L3GATMA1图片5
IPD042P03L3GATMA1图片6
IPD042P03L3GATMA1图片7
IPD042P03L3GATMA1概述

INFINEON  IPD042P03L3GATMA1  晶体管, MOSFET, AEC-Q101, P沟道, -70 A, -30 V, 0.0035 ohm, -10 V, -1.5 V 新

OptiMOS™P P 通道功率 MOSFET

**Infineon** **OptiMOS**™ P 通道电源 MOSFET 设计用于提供增强功能,以便达到质量指标。 特征包括超低切换损耗、通态电阻、雪崩额定值以及达到汽车解决方案的 AEC 标准。 应用包括:直流-直流、电动机控制、汽车和 eMobility。

增强型模式

雪崩等级

低切换和传导功率损耗

无铅引线电镀;符合 RoHS 标准

标准封装

OptiMOS™ P 通道系列:温度范围为 -55°C 至 +175°C


得捷:
MOSFET P-CH 30V 70A TO252-3


欧时:
Infineon OptiMOS P 系列 Si P沟道 MOSFET IPD042P03L3GATMA1, 70 A, Vds=30 V, 3引脚 DPAK TO-252封装


艾睿:
OptiMOS P3 Power-Transistor


Verical:
OptiMOS P3 Power-Transistor


Newark:
# INFINEON  IPD042P03L3GATMA1  MOSFET, P-CH, -30V, -70A, TO-252 New


Win Source:
MOSFET P-CH 30V 70A TO252-3


IPD042P03L3GATMA1中文资料参数规格
技术参数

针脚数 3

漏源极电阻 0.0035 Ω

极性 P-Channel

耗散功率 150 W

阈值电压 1.5 V

漏源极电压Vds 30 V

输入电容Ciss 12400pF @15VVds

工作温度Max 175 ℃

工作温度Min -55 ℃

耗散功率Max 150W Tc

封装参数

安装方式 Surface Mount

引脚数 3

封装 TO-252-3

外形尺寸

长度 6.73 mm

宽度 5.97 mm

高度 2.41 mm

封装 TO-252-3

物理参数

工作温度 -55℃ ~ 175℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准

含铅标准 Lead Free

REACH SVHC版本 2015/12/17

数据手册

IPD042P03L3GATMA1引脚图与封装图

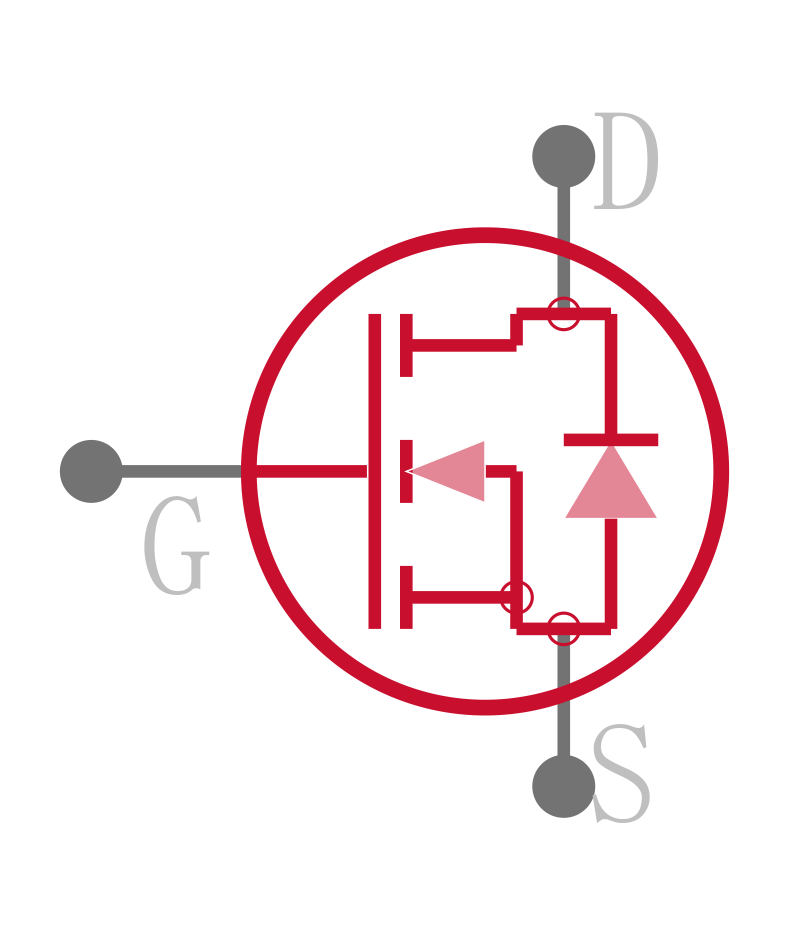

IPD042P03L3GATMA1引脚图
IPD042P03L3GATMA1封装图
IPD042P03L3GATMA1封装焊盘图
在线购买IPD042P03L3GATMA1
型号: IPD042P03L3GATMA1
描述:INFINEON  IPD042P03L3GATMA1  晶体管, MOSFET, AEC-Q101, P沟道, -70 A, -30 V, 0.0035 ohm, -10 V, -1.5 V 新
替代型号IPD042P03L3GATMA1
型号/品牌 代替类型 替代型号对比

IPD042P03L3GATMA1

Infineon 英飞凌

当前型号

当前型号

IPD042P03L3GBTMA1

英飞凌

完全替代

IPD042P03L3GATMA1和IPD042P03L3GBTMA1的区别

IPD042P03L3 G

英飞凌

类似代替

IPD042P03L3GATMA1和IPD042P03L3 G的区别

IPD068P03L3GATMA1

英飞凌

类似代替

IPD042P03L3GATMA1和IPD068P03L3GATMA1的区别
