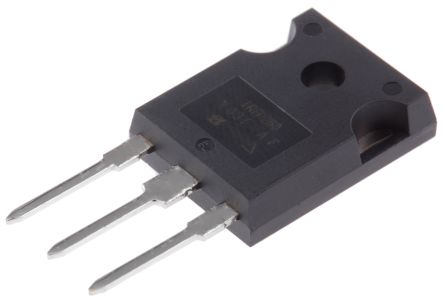

IRFP260PBF图片1

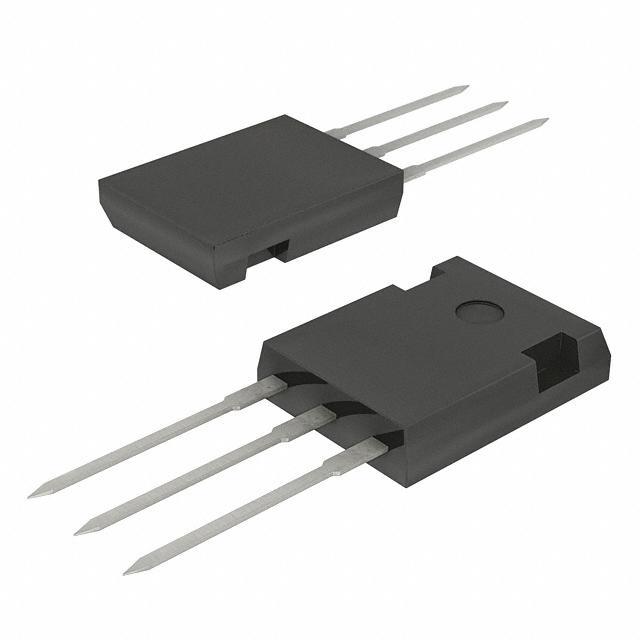

IRFP260PBF图片2
IRFP260PBF图片3
IRFP260PBF图片4
IRFP260PBF图片5
IRFP260PBF图片6
IRFP260PBF图片7
IRFP260PBF图片8
IRFP260PBF概述

VISHAY  IRFP260PBF.  场效应管, MOSFET, N沟道, 200V, 46A, TO-247AC

The is a third generation N-channel enhancement-mode Power MOSFET comes with the best combination of fast switching, ruggedized device design and low ON-resistance. The package provides greater creepage distances between pins to meet the requirements of most safety specifications.

.
Dynamic dV/dt rating
.
Ease of paralleling
.
Repetitive avalanche rated
.
Isolated central mounting hole
.
Simple drive requirements
IRFP260PBF中文资料参数规格
技术参数

额定电压DC 200 V

额定电流 46.0 A

针脚数 3

漏源极电阻 0.055 Ω

极性 N-Channel

耗散功率 280 W

阈值电压 2 V

输入电容 5200pF @25V

漏源极电压Vds 200 V

漏源击穿电压 200 V

连续漏极电流Ids 46.0 A

上升时间 120 ns

输入电容Ciss 5200pF @25VVds

工作温度Max 150 ℃

工作温度Min -55 ℃

耗散功率Max 280 W

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-247-3

外形尺寸

长度 15.87 mm

宽度 5.31 mm

高度 20.82 mm

封装 TO-247-3

物理参数

工作温度 -55℃ ~ 150℃

其他

包装方式 Tube

制造应用 Industrial, Commercial, Power Management

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

REACH SVHC版本 2015/12/17
