IKD10N60RATMA1

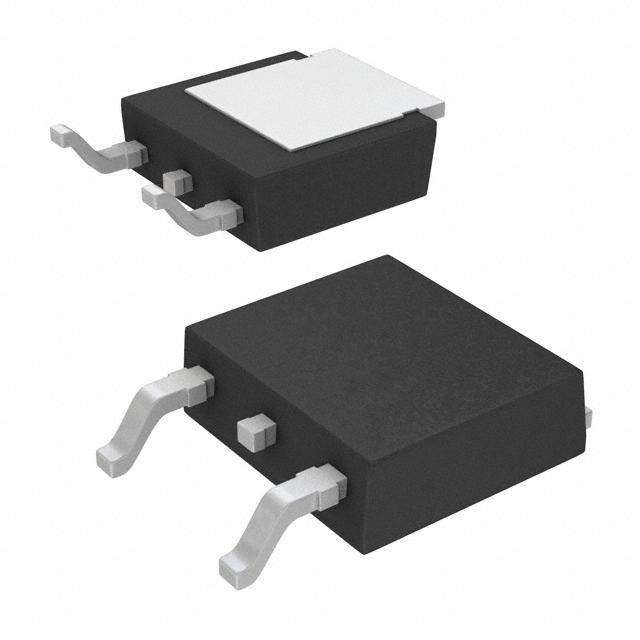

IKD10N60RATMA1图片1
IKD10N60RATMA1图片2
IKD10N60RATMA1图片3
IKD10N60RATMA1图片4
IKD10N60RATMA1图片5
IKD10N60RATMA1图片6
IKD10N60RATMA1概述

IKD10N60R 系列 600 V 10 A 表面贴装 反向传导 IGBT-PG-TO252-3

Summary of Features:

.
Optimized parameters for up to 20% lower switching losses
.
Operating range of DC to 30kHz
.
Max junction temperature 175°C
.
Short circuit capability of 5µs
.
Very tight parameter distribution
.
Best in class current versus package size performance
.
Smooth switching performance leading to low EMI levels

Benefits:

.
Excellent cost/performance for hard switching applications
.
Outstanding temperature stability
.
Very good EMI behavior
.
Up to 60% space saving on the PCB
.
Higher reliability due to monolithically integrated IGBT & diode due to less thermal cycling during switching
IKD10N60RATMA1中文资料参数规格
技术参数

针脚数 3

耗散功率 150 W

输入电容 655 pF

击穿电压集电极-发射极 600 V

额定功率Max 150 W

工作温度Max 175 ℃

工作温度Min -40 ℃

耗散功率Max 150000 mW

封装参数

安装方式 Surface Mount

引脚数 3

封装 TO-252-3

外形尺寸

封装 TO-252-3

物理参数

工作温度 -40℃ ~ 175℃ TJ

其他

产品生命周期 Active

包装方式 Tape & Reel TR

制造应用 Fridge compressors

符合标准

RoHS标准

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

在线购买IKD10N60RATMA1
型号: IKD10N60RATMA1
描述:IKD10N60R 系列 600 V 10 A 表面贴装 反向传导 IGBT-PG-TO252-3
