IHLP2525CZER2R2M06参数规格_中文资料_数据手册PDF

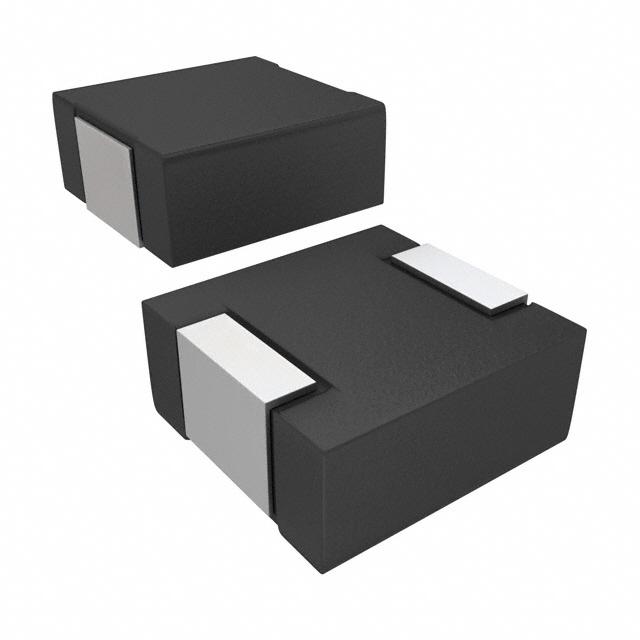

IHLP2525CZER2R2M06概述

Ind Power Shielded Wirewound 2.2uH 20% 100kHz 8A 2525 T/R

2.2µH Shielded Molded Inductor 8A 17.73mOhm Nonstandard

得捷:
FIXED IND 2.2UH 8A 17.73MOHM SMD

贸泽:
Fixed Inductors Low Profile, IHLP Power Inductors - DC Resistance Tolerance 10 % IHLP-2525CZ-06 2.2 20% ER E3

Allied Electronics:
IHLP-2525CZ-06 2.2 20% ER E3

IHLP2525CZER2R2M06中文资料参数规格

技术参数

额定电流 8 A

容差 ±20 %

电感 2.2 µH

自谐频率 5 MHz

测试频率 100 kHz

电阻DC） 17.73 mΩ

工作温度Max 125 ℃

工作温度Min 55 ℃

电阻DC Max 17.73 mΩ

封装参数

安装方式 Surface Mount

封装 2525

外形尺寸

长度 6.86 mm

宽度 6.47 mm

高度 3 mm

封装 2525

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tape & Reel TR

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

在线购买IHLP2525CZER2R2M06

型号： IHLP2525CZER2R2M06

制造商： Vishay Dale 威世达勒

描述：Ind Power Shielded Wirewound 2.2uH 20% 100kHz 8A 2525 T/R
