JM38510/30009BCA参数规格_中文资料_数据手册PDF

JM38510/30009BCA概述

8输入正与非门 8-INPUT POSITIVE-NAND GATES

8-INPUT POSIVE-NAND GATES

立创商城:
JM38510/30009BCA

德州仪器TI:
Military single 8-input, 4.5-V to 5.5-V bipolar NAND gate

艾睿:
NAND Gate 1-Element 8-IN Bipolar 14-Pin CDIP Tube

安富利:
NAND Gate 1-Element 8-IN Bipolar 14-Pin CDIP Tube

Chip1Stop:
NAND Gate 1-Element 8-IN Bipolar 14-Pin CDIP Tube

Verical:
NAND Gate 1-Element 8-IN Bipolar 14-Pin CDIP Tube

JM38510/30009BCA中文资料参数规格

技术参数

电源电压DC 4.50V ~ 5.50V

输出接口数 1

位数 1

传送延迟时间 20.0 ns

电压波节 5.00 V

逻辑门个数 1

输出电流驱动 -100 µA

输入数 8

工作温度Max 125 ℃

工作温度Min -55 ℃

封装参数

安装方式 Through Hole

引脚数 14

封装 CDIP

外形尺寸

封装 CDIP

物理参数

工作温度 -55℃ ~ 125℃

其他

产品生命周期 Active

包装方式 Tube

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

海关信息

ECCN代码 EAR99

数据手册

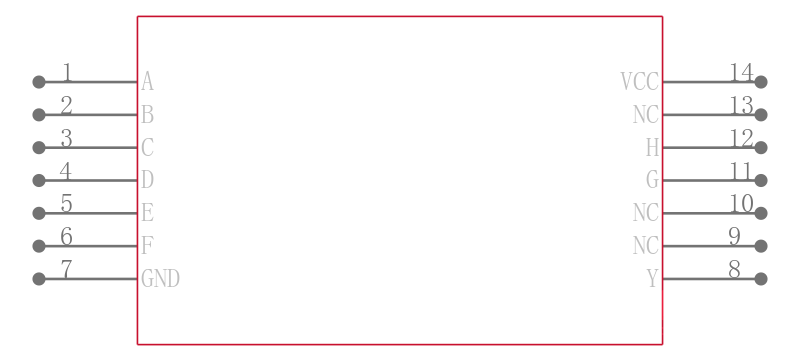

JM38510/30009BCA引脚图与封装图

在线购买JM38510/30009BCA

型号： JM38510/30009BCA

制造商： TI 德州仪器

描述：8输入正与非门 8-INPUT POSITIVE-NAND GATES

替代型号JM38510/30009BCA
