JW1FSN-DC5V概述

PANASONIC ELECTRIC WORKS  JW1FSN-DC5V  继电器, PCB安装, SPDT, 5V, 106mA

继电器与电磁阀


欧时:
JW1FSN-DC5V - Panasonic 非闭锁继电器 单刀双掷 PCB 安装, 5V dc


得捷:
RELAY GEN PURPOSE SPDT 10A 5V


立创商城:
JW1FSN-DC5V


贸泽:
通用继电器 10A 5VDC SPDT SEALED PCB


e络盟:
继电器, SPDT, 277VAC, 30VDC, 5A


艾睿:
Power Relay 5VDC 10A SPDT28.6x12.8x20mm THT


Allied Electronics:
Relay; 5 A; 5 VDC; Power; 106 mA; 1 Form C; 47 Ohms; 530 mW Nom.; Universal


Jameco:
Electromechanical Relay 5VDC 47 Ohm 10A Single Pole Double Throw SPDT 28.6x12.8x20mm THT Power Relay


Chip1Stop:
Electromechanical Relay SPDT 10A 5VDC 47Ohm Through Hole


Verical:
Electromechanical Relay 5VDC 47Ohm 10A SPDT 28.6x12.8x20mm THT Power Relay


Newark:
Power Relay, SPDT, 5 VDC, 5 A, JW Series, Through Hole, Non Latching


MASTER:
Power Relay 5VDC 10A SPDT28.6x12.8x20mm THT


Electro Sonic:
Power Relay 5VDC 10A SPDT28.6x12.8x20mm THT


JW1FSN-DC5V中文资料参数规格
技术参数

额定电压DC 30 V

额定电压AC 250 V

额定电流 10 A

额定功率 530 mW

触点类型 SPDT

功耗 530 mW

触点额定电流 10 A

线圈电压 5 VDC

线圈电流 106 mA

线圈电阻 47 Ω

载流 10.0 A

额定电流Max 10 A

线圈电压DC 5 V

线圈功率 530 mW

额定功率Max 300W, 2.5KVA

开关电流Max 10 A

工作温度Max 60 ℃

工作温度Min -40 ℃

额定电压 380 VAC

额定电压DC Max 30 V

额定电压AC Max 250 V

封装参数

安装方式 Through Hole

引脚数 5

封装 Through Hole

外形尺寸

长度 28.6 mm

宽度 20 mm

高度 20 mm

封装 Through Hole

物理参数

触点材质 Silver Nickel

工作温度 -40℃ ~ 60℃

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

HTS代码 8536410050

数据手册

JW1FSN-DC5V引脚图与封装图
JW1FSN-DC5V引脚图
JW1FSN-DC5V封装图

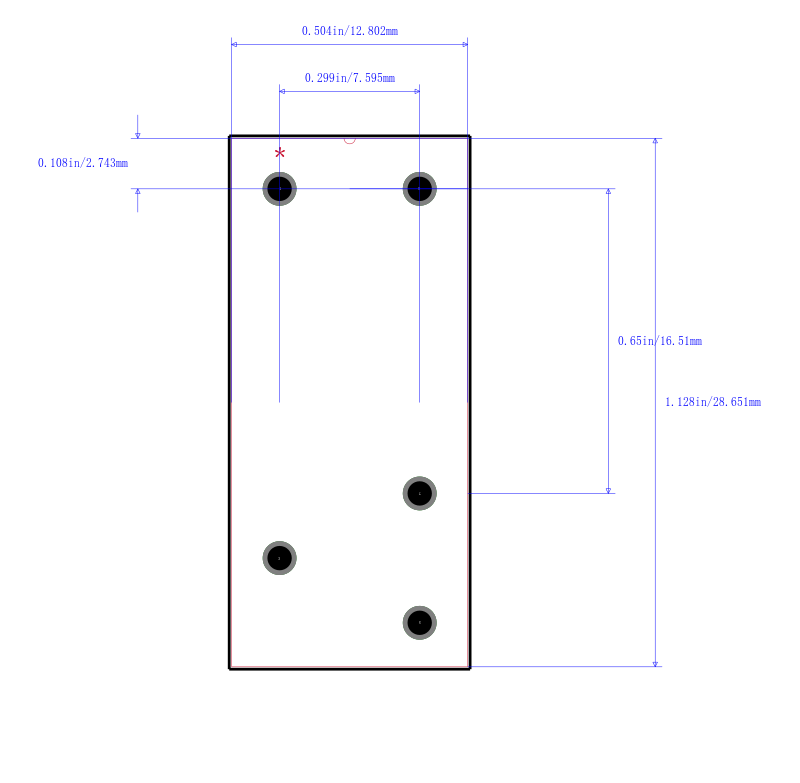

JW1FSN-DC5V封装焊盘图
在线购买JW1FSN-DC5V
型号: JW1FSN-DC5V
制造商: Panasonic 松下
描述:PANASONIC ELECTRIC WORKS  JW1FSN-DC5V  继电器, PCB安装, SPDT, 5V, 106mA
替代型号JW1FSN-DC5V
型号/品牌 代替类型 替代型号对比

JW1FSN-DC5V

Panasonic 松下

当前型号

当前型号

MC25131

Multicomp

功能相似

JW1FSN-DC5V和MC25131的区别
