JS1-6V-F

JS1-6V-F图片1
JS1-6V-F图片2
JS1-6V-F图片3
JS1-6V-F图片4
JS1-6V-F图片5
JS1-6V-F图片6
JS1-6V-F图片7

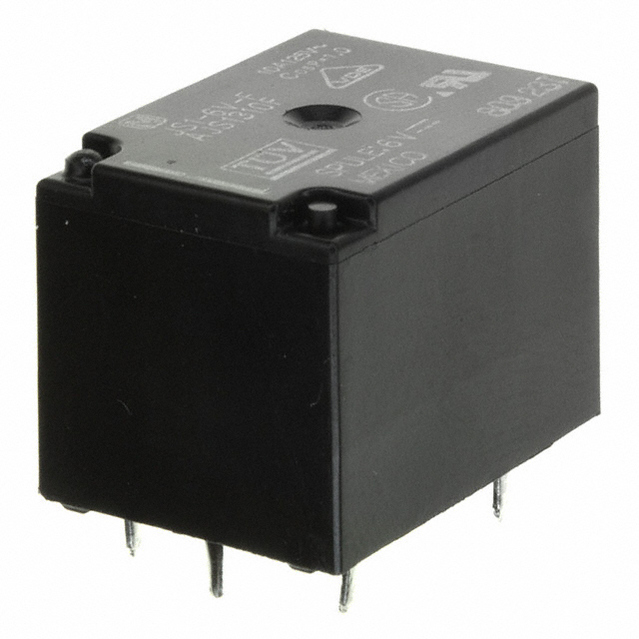

JS1-6V-F图片8
JS1-6V-F图片9
JS1-6V-F图片10
JS1-6V-F图片11
JS1-6V-F图片12

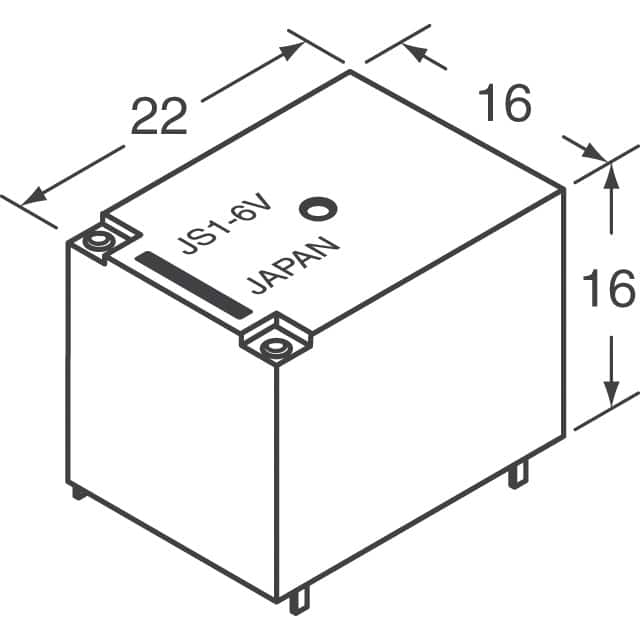

JS1-6V-F图片13

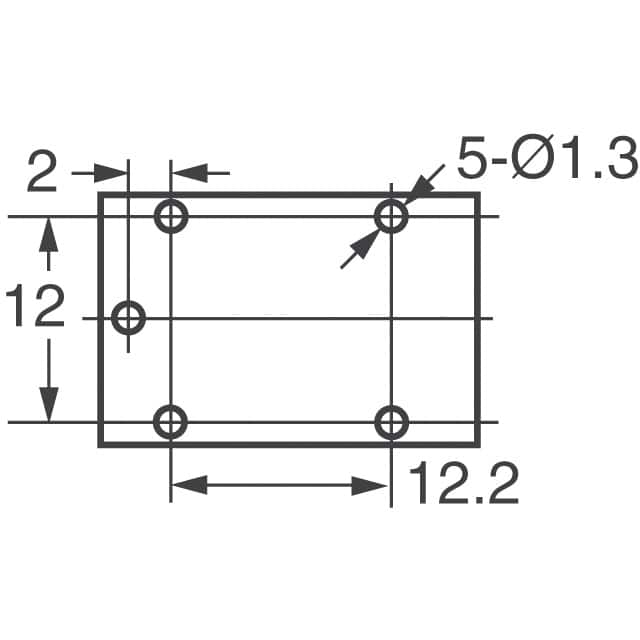

JS1-6V-F图片14
JS1-6V-F图片15

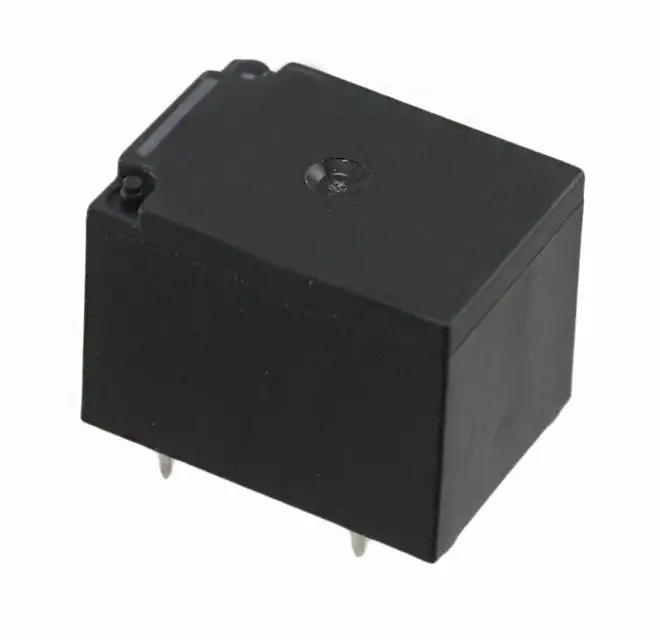

JS1-6V-F图片16
JS1-6V-F概述

PANASONIC ELECTRIC WORKS  JS1-6V-F  功率继电器, 6VDC, 10A, SPDT, PCB

通用 继电器 SPDT(1 Form C) 6VDC 线圈 通孔


得捷:
RELAY GEN PURPOSE SPDT 10A 6V


立创商城:
6VDC 10A 无锁存


贸泽:
General Purpose Relays 10A 6VDC SPDT SEALED PCB


e络盟:
继电器, SPDT, 250VAC, 30VDC, 10A


Allied Electronics:
JS Relay AgSNO2 contact type


Chip1Stop:
Electromechanical Relay SPDT 5ADC/10AAC 6VDC 100Ohm Through Hole


Verical:
Electromechanical Relay 6VDC 100Ohm 5ADC/10AAC SPDT 22x16x16.4mm THT Power Relay


Newark:
# PANASONIC ELECTRIC WORKS  JS1-6V-F  Power Relay, SPDT, 6 VDC, 10 A, JS Series, Through Hole, Non Latching


MASTER:
Power Relay 6VDC 5DC/10AAC SPDT22x16x16.4mm THT


Electro Sonic:
Power Relay 6VDC 5DC/10AAC SPDT22x16x16.4mm THT


Win Source:
General Purpose Relay SPDT 1 Form C 6VDC Coil Through Hole


JS1-6V-F中文资料参数规格
技术参数

额定电压DC 100 V

额定电压AC 250 V

绝缘电阻 100 MΩ

触点类型 SPDT

功耗 360 mW

触点额定电流 10 A

线圈电压 6 VDC

线圈电流 60 mA

线圈电阻 100 Ω

线圈电压DC 6 V

线圈功率 360 mW

额定功率Max 2.5 KVA

工作温度Max 70 ℃

工作温度Min -40 ℃

封装参数

安装方式 Through Hole

引脚数 5

封装 Through Hole

外形尺寸

长度 22 mm

宽度 16.4 mm

高度 16.4 mm

封装 Through Hole

物理参数

触点材质 Silver Tin Oxide

工作温度 -40℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

HTS代码 8536490050

数据手册

JS1-6V-F引脚图与封装图

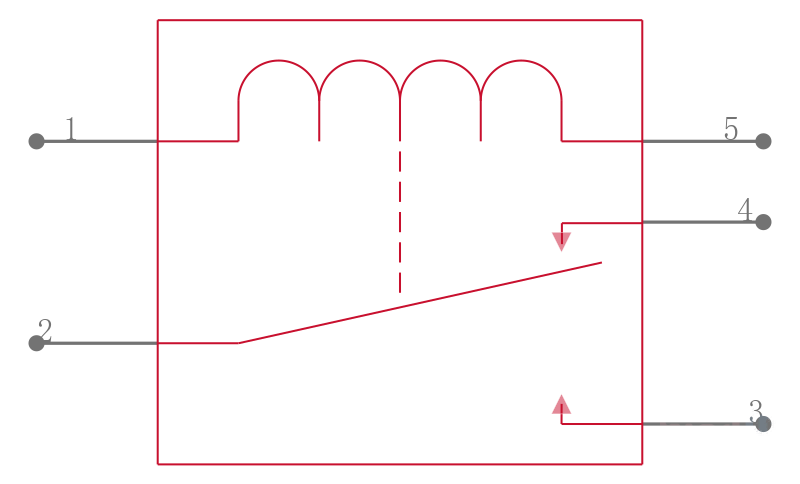

JS1-6V-F引脚图

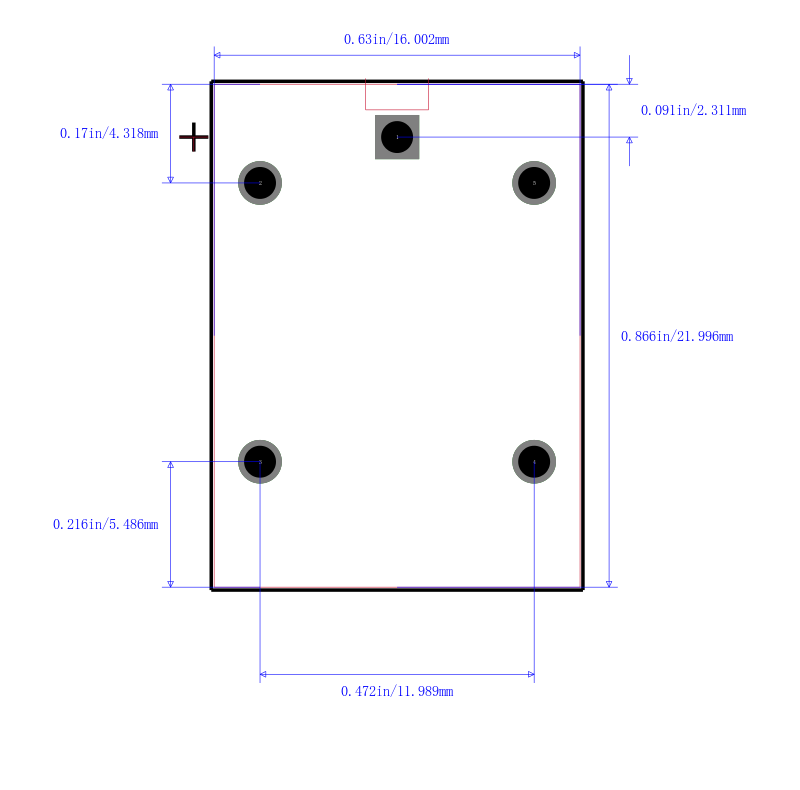

JS1-6V-F封装图

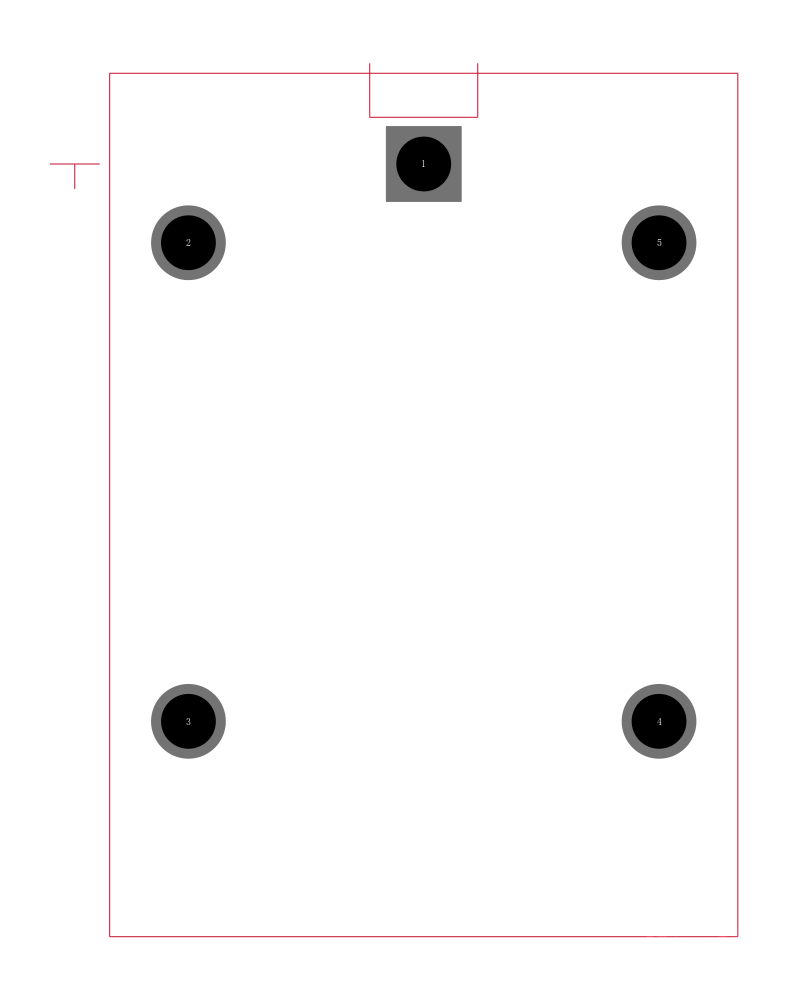

JS1-6V-F封装焊盘图
在线购买JS1-6V-F
型号: JS1-6V-F
制造商: Panasonic 松下
描述:PANASONIC ELECTRIC WORKS  JS1-6V-F  功率继电器, 6VDC, 10A, SPDT, PCB
替代型号JS1-6V-F
型号/品牌 代替类型 替代型号对比

JS1-6V-F

Panasonic 松下

当前型号

当前型号

6-1440006-1

泰科

功能相似

JS1-6V-F和6-1440006-1的区别

4-1440006-2

泰科

功能相似

JS1-6V-F和4-1440006-2的区别
