J112G

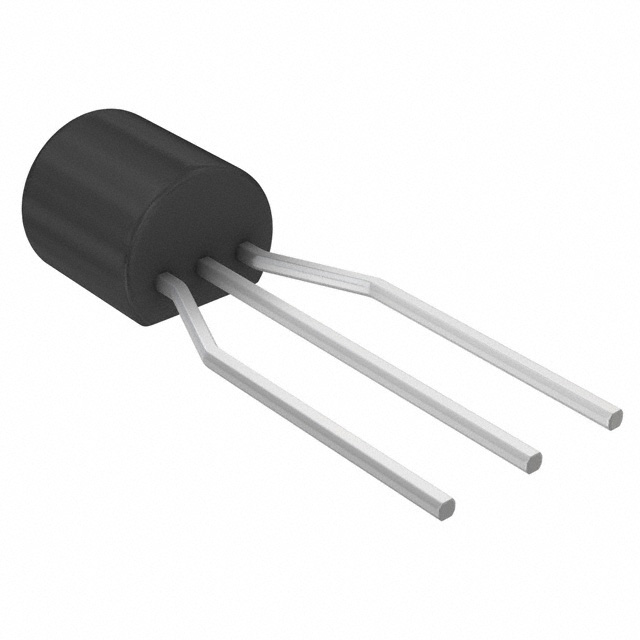

J112G图片1
J112G图片2
J112G图片3
J112G图片4
J112G图片5
J112G图片6
J112G图片7
J112G图片8
J112G图片9
J112G图片10
J112G概述

JFET斩波晶体管N通道 - 耗尽 JFET Chopper Transistors N−Channel - Depletion

This N-channel JFET device is designed for analog switching and chopper applications.

Features

---

 |

.
Pb-Free Packages are Available

得捷:
JFET N-CH 35V TO92


艾睿:
Trans JFET N-CH 5mA 3-Pin TO-92 Box


Chip1Stop:
Trans JFET N-CH 5mA 3-Pin TO-92 Bulk


Verical:
Trans JFET N-CH 5mA 3-Pin TO-92 Bulk


J112G中文资料参数规格
技术参数

额定电压DC 35.0 V

额定电流 50.0 mA

击穿电压 -35.0 V

漏源极电阻 50 Ω

极性 N-Channel

耗散功率 350 mW

漏源极电压Vds 35.0 V

栅源击穿电压 35.0 V

击穿电压 35 V

额定功率Max 350 mW

工作温度Max 150 ℃

工作温度Min -65 ℃

耗散功率Max 350 mW

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-226-3

外形尺寸

封装 TO-226-3

物理参数

工作温度 -65℃ ~ 150℃ TJ

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

海关信息

ECCN代码 EAR99

数据手册

J112G引脚图与封装图
J112G引脚图
J112G封装焊盘图
在线购买J112G
型号: J112G
描述:JFET斩波晶体管N通道 - 耗尽 JFET Chopper Transistors N−Channel - Depletion
替代型号J112G
型号/品牌 代替类型 替代型号对比

J112G

ON Semiconductor 安森美

当前型号

当前型号

J112RL1G

安森美

完全替代

J112G和J112RL1G的区别

J112RLRA

安森美

完全替代

J112G和J112RLRA的区别
