J112RLRA

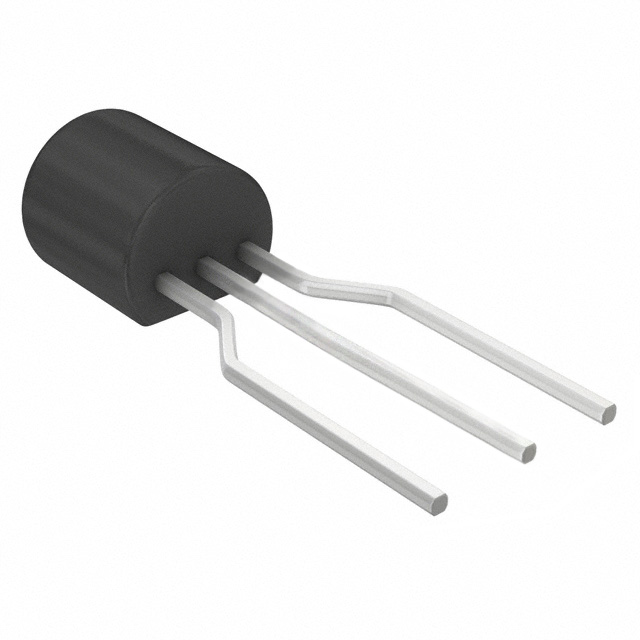

J112RLRA图片1
J112RLRA图片2
J112RLRA图片3
J112RLRA图片4
J112RLRA图片5
J112RLRA图片6
J112RLRA概述

JFET斩波晶体管N通道 - 耗尽 JFET Chopper Transistors N−Channel - Depletion

JFET N-Channel 35V 350mW Through Hole TO-92-3


得捷:
JFET N-CH 35V 0.35W TO92


艾睿:
Trans JFET N-CH 5mA 3-Pin TO-92 T/R


J112RLRA中文资料参数规格
技术参数

额定电压DC 35.0 V

额定电流 50.0 mA

漏源极电阻 50 Ω

极性 N-Channel

耗散功率 350 mW

漏源极电压Vds 35.0 V

栅源击穿电压 35.0 V

击穿电压 35 V

额定功率Max 350 mW

工作温度Max 150 ℃

工作温度Min -65 ℃

耗散功率Max 350 mW

封装参数

安装方式 Through Hole

引脚数 3

封装 TO-226-3

外形尺寸

高度 5.33 mm

封装 TO-226-3

物理参数

工作温度 -65℃ ~ 150℃ TJ

其他

产品生命周期 Unknown

包装方式 Tape & Reel TR

符合标准

RoHS标准 Non-Compliant

含铅标准 Contains Lead

数据手册

在线购买J112RLRA
型号: J112RLRA
描述:JFET斩波晶体管N通道 - 耗尽 JFET Chopper Transistors N−Channel - Depletion
替代型号J112RLRA
型号/品牌 代替类型 替代型号对比

J112RLRA

ON Semiconductor 安森美

当前型号

当前型号

J112G

安森美

完全替代

J112RLRA和J112G的区别

J112RL1

安森美

完全替代

J112RLRA和J112RL1的区别

J112RL1G

安森美

完全替代

J112RLRA和J112RL1G的区别
