PANASONIC ELECTRIC WORKS JQ1-24V-F 功率继电器, SPST-常开, 12VDC, 5A PCB
JQ 系列继电器
这些印刷电路板安装电源继电器具有高抗电气噪音性、高切换容量、高灵敏度和高浪涌电压。 典型应用包括空调、冰箱、微波炉和加热器。
高抗电气噪声性
高切换性能,采用紧密型封装
高浪涌耐受性,触点和线圈之间可达 8000V
尺寸,高 15.6 x 宽 20 x 深 10 mm
### 认可
UL, CSA, VDE, SEMKO
欧时:
Relay,SPDT-NO/NC,5 A NO 2 A NC,24DC
得捷:
RELAY GEN PURPOSE SPDT 5A 24V
立创商城:
24VDC 5A 无锁存
贸泽:
General Purpose Relays 5A 24VDC SPDT PCB
艾睿:
Power Relay 24VDC 5NO/2NCA SPDT20x10x16mm THT
Allied Electronics:
Relay; E-Mech; Gen Purp; SPDT-NO/NC; Cur-Rtg 5 A NO, 2 A NC; Ctrl-V 24DC; PCB Mnt
Chip1Stop:
Electromechanical Relay 24VDC 1.44KOhm 5NO/2NCA SPDT 20x10x16mm THT Power Relay
Verical:
Power Relay 24VDC 5NO/2NCA SPDT20x10x16mm THT
Newark:
Power Relay, SPDT, 24 VDC, 5 A, JQ Series, Through Hole, Non Latching
MASTER:
Electromechanical Relay 24VDC 1.44KOhm 5NO/2NCA SPDT 20x10x16mm THT Power Relay
Electro Sonic:
Electromechanical Relay 24VDC 1.44KOhm 5NO/2NCA SPDT 20x10x16mm THT Power Relay
额定电压DC 110 V
额定电压AC 250 V
额定电流 2 A
绝缘电阻 1000 MΩ

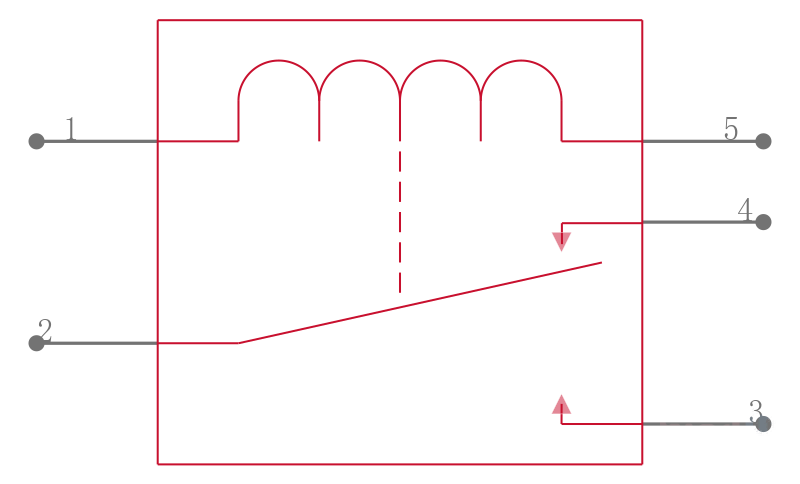

触点类型 SPDT
功耗 400 mW
触点额定电流 5 A
线圈电压 24 VDC
线圈电流 16.7 mA
线圈电阻 1.44 kΩ
线圈电压DC 24 V
线圈功率 400 mW
工作温度Max 70 ℃
工作温度Min -40 ℃
额定电压 250 VAC
安装方式 Through Hole
引脚数 5
封装 -
长度 20 mm
宽度 16 mm
高度 16 mm
封装 -
触点材质 Silver Tin Oxide
工作温度 -40℃ ~ 70℃
产品生命周期 Active
包装方式 Bulk
RoHS标准 RoHS Compliant
含铅标准 Lead Free
ECCN代码 EAR99
HTS代码 8536490050
型号/品牌 | 代替类型 | 替代型号对比 |
---|---|---|
JQ1-24V-F Panasonic 松下 | 当前型号 | 当前型号 |
JQ1-24V 松下 | 类似代替 | JQ1-24V-F和JQ1-24V的区别 |
