JQ1P-18V-F参数规格_中文资料_数据手册PDF

JQ1P-18V-F概述

1A / 1C 5A / 10A小型功率继电器B级线圈绝缘型也可提供。 1a/1c 5A/10A small power relays Class B coil insulation type also available.

通用继电器 SPDT（1 Form C） 18VDC 线圈通孔

得捷:
RELAY GEN PURPOSE SPDT 10A 18V

立创商城:
18VDC 10A 无锁存

Allied Electronics:
RELAY GEN PURPOSE SPDT 10A 18V

Verical:
Power Relay 18VDC 10NO/3NCA SPDT20x10x16mm THT

Electro Sonic:
Electromechanical Relay 18VDC 810Ohm 10NO/3NCA SPDT 20x10x16mm THT Power Relay

JQ1P-18V-F中文资料参数规格

技术参数

额定电流 10 A

触点类型 SPDT

功耗 400 mW

线圈电压 18 VDC

线圈电流 22.2 mA

线圈电阻 810 Ω

线圈电压DC 18 V

开关电流Max 10 A

工作温度Max 70 ℃

工作温度Min -40 ℃

封装参数

安装方式 Through Hole

封装 -

外形尺寸

长度 20 mm

宽度 10 mm

高度 15.6 mm

封装 -

物理参数

触点材质 Silver Tin Oxide

工作温度 -40℃ ~ 70℃

其他

产品生命周期 Active

包装方式 Bulk

符合标准

RoHS标准 RoHS Compliant

含铅标准 Lead Free

数据手册

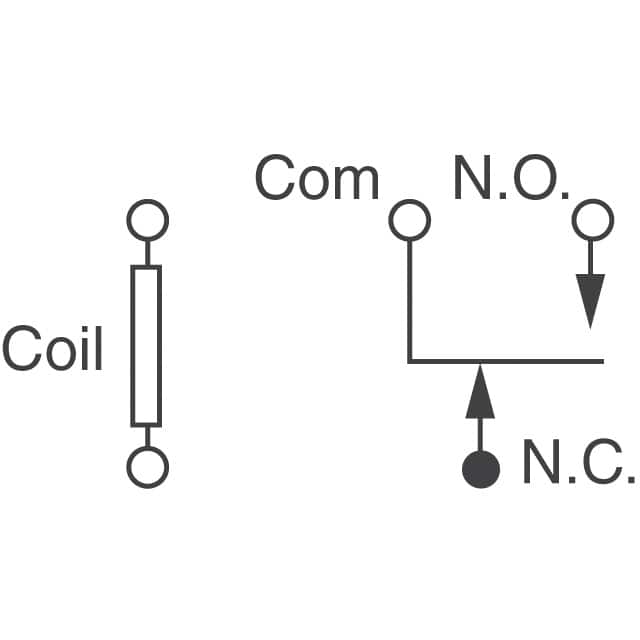

JQ1P-18V-F引脚图与封装图

在线购买JQ1P-18V-F

型号： JQ1P-18V-F

描述：1A / 1C 5A / 10A小型功率继电器B级线圈绝缘型也可提供。 1a/1c 5A/10A small power relays Class B coil insulation type also available.
