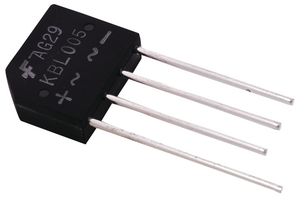

KBL 系列，Vishay SemiconductorKBL 系列桥式整流器，采用 SIL 印刷电路板安装封装，来自 Vishay Semiconductor焊接引脚，用于印刷电路板 PCB 通孔安装 高浪涌电流容量 高箱介电强度 1500Vrms ### 桥式整流器 - Vishay Semiconductor桥式整流器将交流 AC 输入转换为直流 DC 输出，用于全波整流应用。 二极管排列为任一输入极性提供相同的输出极性。 三相全波整流器是桥式电路配置中的六个二极管的排列。 封装设计用于提供最小尺寸、最高可靠性和最大热性能。
The is a 4-pin single-phase Bridge Rectifier Diode with high surge current capability. It is used in general purpose AC/DC bridge full wave rectification for monitor, TV, printer, SMPS, adapter, audio equipment and home appliances applications.
- .
- UL94V-0 Flammability rating
- .
- Ideal for printed circuit board
- .
- 1500VRMS High case dielectric strength
- .
- Solder dip 275°C maximum 10s, per JESD 22-B106
- .
- 560V Maximum RMS voltage
- .
- -50 to 150°C Operating junction temperature range
输出电流 ≤4.00 A
针脚数 4
正向电压 1.1V @4A
正向电流 4 A
最大正向浪涌电流（Ifsm） 200 A
正向电压Max 1.1 V
工作温度Max 150 ℃
工作温度Min -50 ℃
安装方式 Through Hole
引脚数 4
封装 SIP-4
长度 19.5 mm
宽度 6.5 mm
高度 16.3 mm
封装 SIP-4
工作温度 -50℃ ~ 150℃ TJ
产品生命周期 Active
包装方式 Bulk
制造应用 Power Management, Consumer Electronics, Industrial, Computers & Computer Peripherals, Audio
RoHS标准 RoHS Compliant
含铅标准 Lead Free
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
KBL10-E4/51 Vishay Semiconductor 威世 | 当前型号 | 当前型号 |
KBL10/1 威世 | 完全替代 | KBL10-E4/51和KBL10/1的区别 |
GBU4M-E3/51 威世 | 类似代替 | KBL10-E4/51和GBU4M-E3/51的区别 |
GBU410 美台 | 功能相似 | KBL10-E4/51和GBU410的区别 |
