PNP 晶体管，高达 30V，Fairchild Semiconductor### 双极晶体管，Fairchild Semiconductor双极性结点晶体管 BJT 板系列提供完整的解决方案，用于满足各种电路应用需求。 创新的封装设计用于提供最小尺寸、最高可靠性和最大热性能。
集电极-基极反向击穿电压VBRCBOCollector-Base VoltageVCBO| -30V \---|--- 集电极-发射极反向击穿电压VBRCEOCollector-Emitter VoltageVCEO| −25V 集电极连续输出电流ICCollector CurrentIC| -800mA/-0.8A 截止频率fTTranstion FrequencyfT| 120MHz 直流电流增益hFEDC Current GainhFE| 160~320 管压降VCE（sat）Collector-Emitter SaturationVoltage| -400mV/-0.4V 耗散功率PcPoWer Dissipation| 200mW/0.2W Description & Applications| PNP epitaxial planar transistor Low Frequency Power Amplifier Complement to KSC3265 描述与应用| PNP外延平面 低频功率放大器 补充型KSC3265
频率 120 MHz
额定电压DC -25.0 V
额定电流 -800 mA
针脚数 3
极性 PNP
耗散功率 200 mW
击穿电压集电极-发射极 25 V
集电极最大允许电流 0.8A
最小电流放大倍数hFE 160 @100mA, 1V
额定功率Max 200 mW
直流电流增益hFE 160
工作温度Max 150 ℃
耗散功率Max 200 mW
安装方式 Surface Mount
引脚数 3

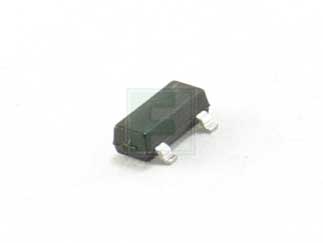

封装 SOT-23-3
长度 2.9 mm
宽度 1.3 mm
高度 0.97 mm
封装 SOT-23-3
工作温度 150℃ TJ
产品生命周期 Active
包装方式 Tape & Reel TR
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
KSA1298YMTF Fairchild 飞兆/仙童 | 当前型号 | 当前型号 |
BC80825MTF 飞兆/仙童 | 类似代替 | KSA1298YMTF和BC80825MTF的区别 |
KSA1298YMTF_NL 飞兆/仙童 | 功能相似 | KSA1298YMTF和KSA1298YMTF_NL的区别 |
