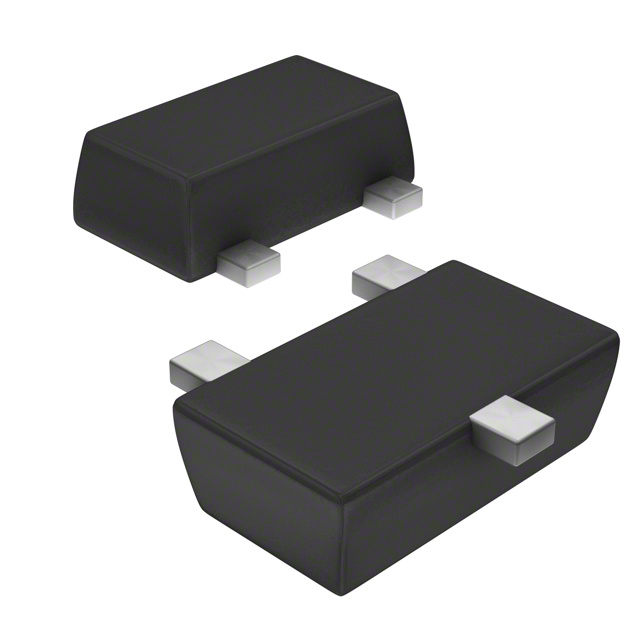

FAIRCHILD SEMICONDUCTOR KA431SAMFTF 电压基准, 分流 - 可调, KA431SA系列, 2.5V至36V, SOT-23F-3
参考类型Reference Type| 分流器，可调式 Shunt, Adjustable \---|--- 输出电压VoVoltage - Output| 2.495V~36V 误差Tolerance| ±1% 温度系数Temperature Coefficient| 50ppm/°C 输入电压Voltage - Input| 2.495V~36V 阴极电流Current - Cathode| 1mA 输出电流IOUTCurrent - Output| 100mA/0.1A Description & Applications| FEATURES • Programmable Shunt Regulator • Programmable Output Voltage to 36 Volts • Low Dynamic Output Impedance 0.20 Typical • Sink Current Capability of 1.0 to 100mA • Equivalent Full-Range Temperature Coefficient of 50ppm/°C Typical • Temperature Compensated for Operation Over Full Rated Operating Temperature Range • Low Output Noise Voltage • Fast Turn-on Response 描述与应用| 特点 •可编程并联稳压器 •可编程输出电压为36伏特 •低动态输出阻抗0.20典型 •灌电流能力为1.0至100mA •等效满量程温度系数为50ppm/°C典型值 •在整个额定工作温度范围的操作温度补偿 •低输出噪声电压 •快速启动响应
容差 ±1 %
输出电压 2.495V ~ 36V
输出电流 100 mA
通道数 1
针脚数 3
输入电压Max 37 V
输出电压Max 36 V
输出电压Min 2.495 V
输出电流Max 100 mA
工作温度Max 85 ℃
工作温度Min -25 ℃
精度 1 %
输入电压 37 V
安装方式 Surface Mount
引脚数 3

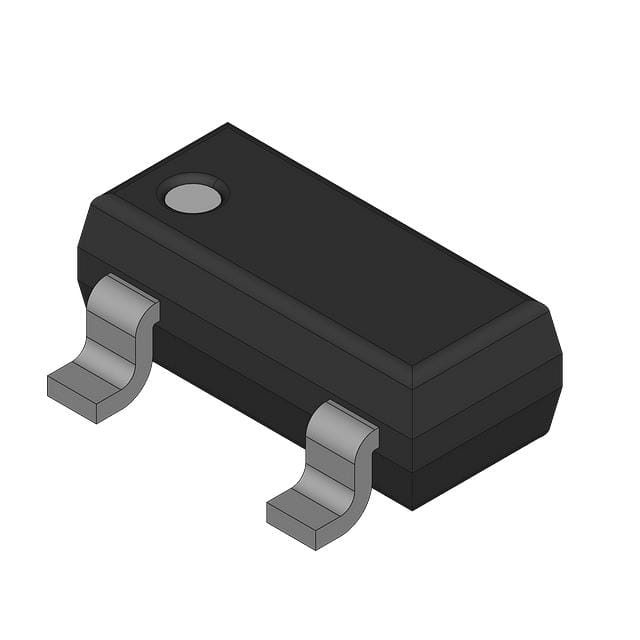

封装 SOT-23-3
长度 3 mm
宽度 1.7 mm
高度 1 mm
封装 SOT-23-3
工作温度 -25℃ ~ 85℃
温度系数 ±50 ppm/℃
产品生命周期 Active
包装方式 Cut Tape CT
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
KA431SAMFTF Fairchild 飞兆/仙童 | 当前型号 | 当前型号 |
KA431SAMFTF_G 飞兆/仙童 | 完全替代 | KA431SAMFTF和KA431SAMFTF_G的区别 |
LM431SCCMFX 飞兆/仙童 | 类似代替 | KA431SAMFTF和LM431SCCMFX的区别 |
TL431AIDBZR 德州仪器 | 功能相似 | KA431SAMFTF和TL431AIDBZR的区别 |
