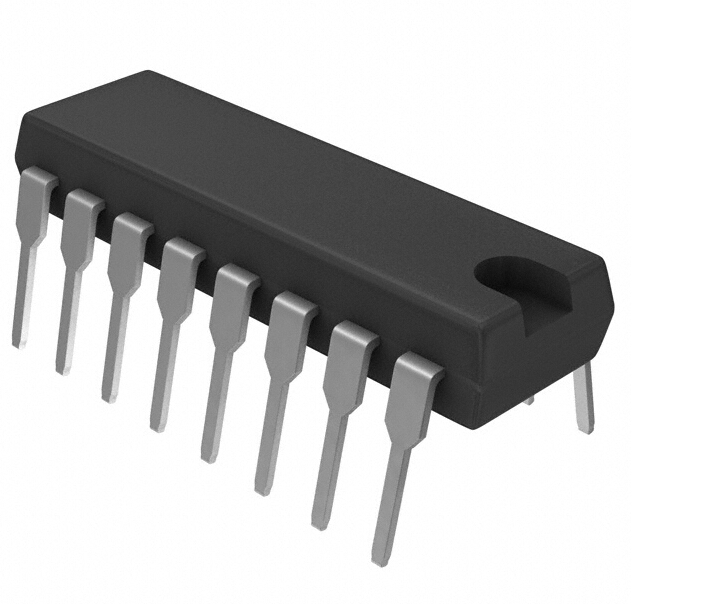

FAIRCHILD SEMICONDUCTOR KA3525A 控制器, PWM, 35V-8V电源, 430 kHz, 5.1V/500mA输出, DIP-16
The is a PWM Controller programmable frequency up to 430kHz. The KA3525A is a monolithic integrated circuit that includes all of the control circuits necessary for a pulse width modulating regulator. There are a voltage reference, an error amplifier, a pulse width modulator, an oscillator, an under-voltage lockout, a soft start circuit and the output driver in the chip.
- .
- 5V ± 1% Reference
- .
- Oscillator sync terminal
- .
- Deadtime control
- .
- Under-voltage lockout
频率 430 kHz
电源电压DC 8.00V min
输出接口数 2
输出电压 5.1 V
输出电流 500 mA
针脚数 16
耗散功率 1000 mW
开关频率 60Hz ~ 430kHz
占空比 49 %
输入电压Max 40 V
输出电流Max 0.5 A
最大占空比 0.49
工作温度Max 70 ℃
工作温度Min 0 ℃
耗散功率Max 1000 mW
电源电压 7V ~ 20V
电源电压Max 35 V
电源电压Min 8 V
安装方式 Through Hole
引脚数 16
封装 DIP-16
长度 19.8 mm
宽度 6.4 mm
高度 3.25 mm
封装 DIP-16
工作温度 0℃ ~ 70℃
产品生命周期 Active
包装方式 Each
制造应用 Power Management, Consumer Electronics
RoHS标准 RoHS Compliant
含铅标准 Lead Free
REACH SVHC标准 No SVHC
REACH SVHC版本 2015/06/15
ECCN代码 EAR99
| 型号/品牌 | 代替类型 | 替代型号对比 |
|---|---|---|
KA3525A Fairchild 飞兆/仙童 | 当前型号 | 当前型号 |
SG1525AJ 美高森美 | 功能相似 | KA3525A和SG1525AJ的区别 |
