对比图
型号 CW100505-4N7J CW100505-4N7J3 744765047A

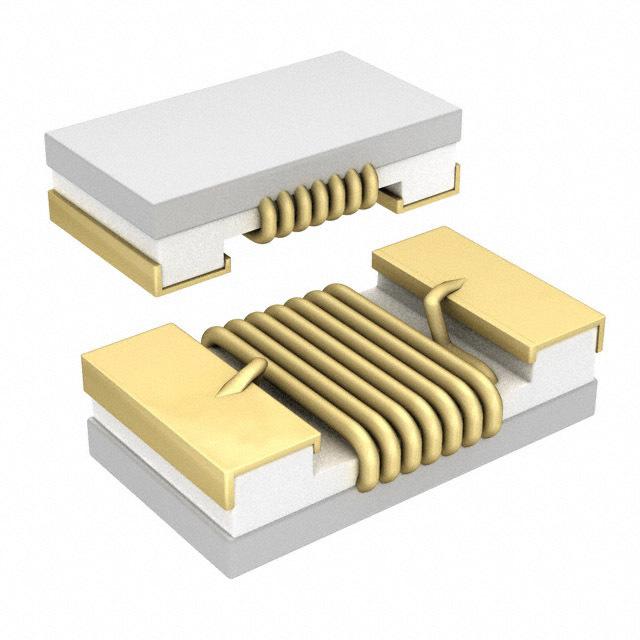

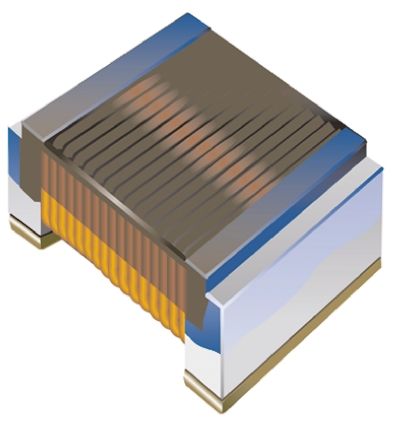

描述 BOURNS CW100505-4N7J 电感, 4.7nH, 640mA, 5%, 4.775GHZ, SMDBOURNS CW100505-4N7J3 Surface Mount High Frequency Inductor, 4.7nH, 640mA, 0402 [1005 Metric], Multilayer, 0.13ΩWURTH ELEKTRONIK 744765047A 表面贴装高频电感器, WE-KI系列, 4.7 nH, ± 5%, 0402 [1005 公制], 4.775 GHz, 0.13 ohm
数据手册 ---
制造商 Bourns J.W. Miller (伯恩斯) Bourns J.W. Miller (伯恩斯) Wurth Electronics (伍尔特)
分类 贴片电感电感电感
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 - - 2
封装(公制) 1005 1005 1005
封装 0402 0402 0402
额定电流 640 mA 640 mA 640 mA
容差 ±5 % - ±5 %
电感 4.7 nH 4.7 nH 4.7 nH
自谐频率 4.775 GHz 4775 MHz 4.775 GHz
Q值 15.0 15.0 15
电阻 - - 130 mΩ
共振频率 - - 4.78 GHz
电感公差 ±5 % ±5 % ±5 %
测试频率 250 MHz 250 MHz 250 MHz
电阻(DC） 130 mΩ - ≤130 mΩ
额定电流(DC) 640 mA 640 mA 640 mA
工作温度(Max) 125 ℃ - 125 ℃
工作温度(Min) -55 ℃ - 40 ℃
电阻(DC Max) 0.13 Ω 0.13 Ω 0.13 Ω
长度 1 mm 1 mm 1 mm
宽度 0.55 mm 0.55 mm 0.55 mm
高度 0.5 mm - 0.5 mm
封装(公制) 1005 1005 1005
封装 0402 0402 0402
工作温度 -55℃ ~ 125℃ - -40℃ ~ 125℃
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Cut Tape (CT) Cut Tape (CT)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - No SVHC No SVHC
REACH SVHC版本 2016/06/20 2016/06/20 -
