对比图

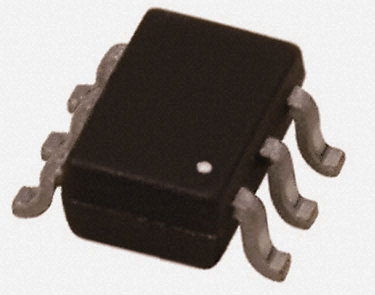

型号 NUP4114HMR6T1G SZNUP4114HMR6T1G SP0504SHTG
描述 ON SEMICONDUCTOR NUP4114HMR6T1G ESD Protection Device, 10 V, TSOP, 6 Pins, 5.5 V 新ESD 保护阵列### 瞬态电压抑制器,On SemiconductorLITTELFUSE SP0504SHTG 静电保护装置, 排列, 13 V, SOT-23, 6 引脚, 6 V
数据手册 ---
制造商 ON Semiconductor (安森美) ON Semiconductor (安森美) Littelfuse (力特)
分类 TVS二极管TVS二极管TVS二极管
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 6 6 6
封装 TSOT-23-6 TSOT-23-6 SOT-23-6
工作电压 5.5 V - 6 V
电容 0.6 pF - 1.25 pF
电路数 - - 4
针脚数 6 6 6
钳位电压 10 V 10 V 13 V
工作温度(Max) 125 ℃ 125 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
无卤素状态 Halogen Free Halogen Free -
通道数 - 4 -
测试电流 1 mA 1 mA -
最小反向击穿电压 5.5 V 5.5 V -
击穿电压 6 V - -
击穿电压 6 V - -
长度 1.6 mm 1.6 mm 3 mm
宽度 1.6 mm 1.6 mm 1.75 mm
高度 0.5 mm 0.5 mm 1.3 mm
封装 TSOT-23-6 TSOT-23-6 SOT-23-6
工作温度 -40℃ ~ 125℃ (TJ) -40℃ ~ 125℃ (TJ) -40℃ ~ 125℃ (TJ)
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - - No SVHC
REACH SVHC版本 2015/12/17 - -
ECCN代码 EAR99 EAR99 EAR99
