对比图

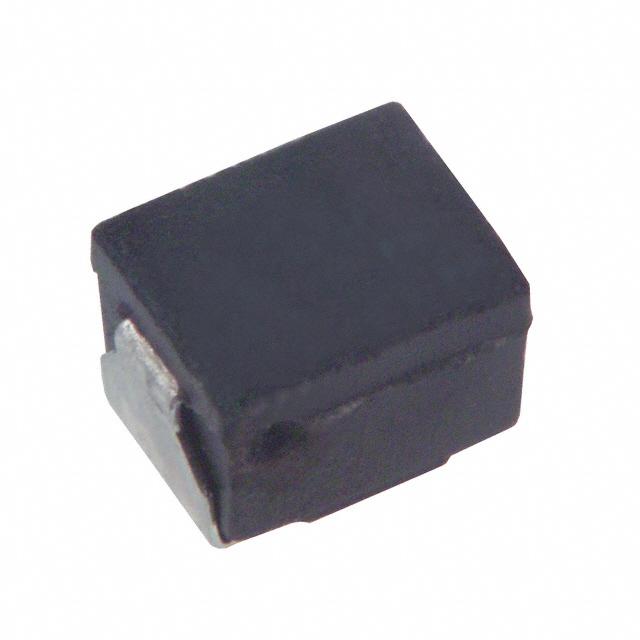

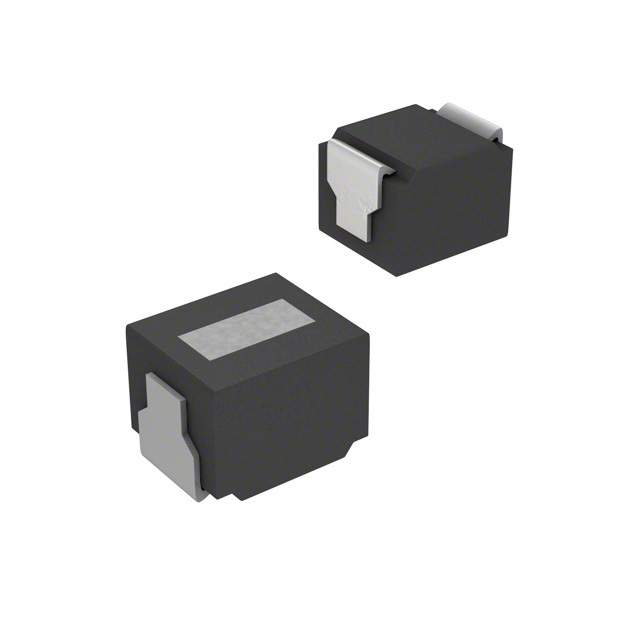

型号 ELJ-FA8R2JF IMC1210BN8R2J CM322522-8R2JL
描述 Inductor General Purpose Chip Molded Wirewound 8.2uH 5% 7.96MHz 30Q-Factor Ferrite 140mA 2Ω DCR 1210 T/RInd Chip Molded Wirewound 8.2uH 5% 7.96MHz 30Q-Factor Powdered Iron 194mA 1210 Bulk1210 8.2uH ±5% 170mA
数据手册 ---
制造商 Panasonic (松下) Vishay Dale (威世达勒) Bourns J.W. Miller (伯恩斯)
分类 电感电感电感
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 2 - 2
封装(公制) 3225 3225 3225
封装 1210 1210 1210
额定电流 140 mA 194 mA 140 mA
容差 ±5 % ±5 % 5 %
电感 8.2 μH 8.2 µH 8.2 µH
自谐频率 40 MHz 38 MHz 40 MHz
Q值 30.0 - 30
电阻 2.00 Ω - -
共振频率 40.0 MHz - -
屏蔽 No - -
测试频率 7.96 MHz 7.96 MHz 7.96 MHz
电阻(DC） ≤2 Ω ≤2 Ω ≤2 Ω
电阻(DC Max) - 15 mΩ 2 Ω
电感公差 - - ±5 %
工作温度(Max) - - 125 ℃
工作温度(Min) - - -40 ℃
长度 3.20 mm 3.2 mm 3.2 mm
宽度 2.50 mm 2.5 mm 2.5 mm
高度 2.20 mm - 2.4 mm
封装(公制) 3225 3225 3225
封装 1210 1210 1210
工作温度 -20℃ ~ 85℃ -55℃ ~ 125℃ -40℃ ~ 100℃
产品生命周期 Unknown Active Active
包装方式 Cut Tape (CT) Bulk Tape & Reel (TR)
RoHS标准 RoHS Compliant Non-Compliant RoHS Compliant
含铅标准 Lead Free Contains Lead Lead Free
REACH SVHC标准 No SVHC - -
