对比图

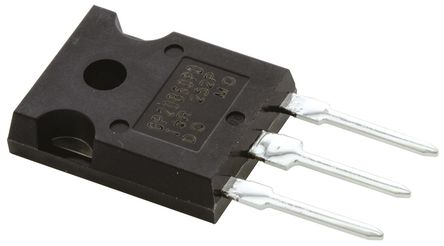

型号 HGTG20N60A4D IXGH 30N60C2 IRGP20B60PDPBF
描述 FAIRCHILD SEMICONDUCTOR HGTG20N60A4D 单晶体管, IGBT, 通用, 70 A, 2.7 V, 290 W, 600 V, TO-247, 3 引脚Trans IGBT Chip N-CH 600V 70A 3Pin (3+Tab) TO-247Trans IGBT Chip N-CH 600V 40A 220000mW 3Pin(3+Tab) TO-247AC Tube
数据手册 ---
制造商 Fairchild (飞兆/仙童) IXYS Semiconductor International Rectifier (国际整流器)
分类 IGBT晶体管IGBT晶体管IGBT晶体管
安装方式 Through Hole - Through Hole
引脚数 3 - 3
封装 TO-247-3 - TO-247-3
额定电压(DC) 600 V - 600 V
额定电流 70.0 A - 40 A
额定功率 190 W - -
针脚数 3 - -
极性 N-Channel - N-Channel
耗散功率 290 W - 220 W
上升时间 12 ns - 5 ns
击穿电压(集电极-发射极) 600 V - 600 V
反向恢复时间 35 ns - 42 ns
额定功率(Max) 290 W - 220 W
下降时间 32 ns - -
工作温度(Max) 150 ℃ - 150 ℃
工作温度(Min) -55 ℃ - -55 ℃
耗散功率(Max) 290000 mW - -
产品系列 - - IRGP20B60PD
长度 15.87 mm - 15.9 mm
宽度 4.82 mm - 5.31 mm
高度 20.82 mm - 20.3 mm
封装 TO-247-3 - TO-247-3
工作温度 -55℃ ~ 150℃ (TJ) - -55℃ ~ 150℃
产品生命周期 Not Recommended for New Designs - Active
包装方式 Tube - Rail, Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - No SVHC
REACH SVHC版本 2015/06/15 - 2014/12/17
ECCN代码 EAR99 - EAR99
