对比图

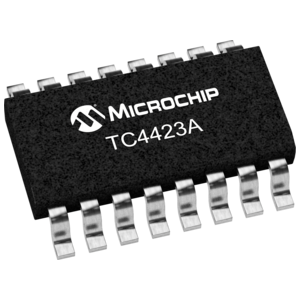

型号 TC4423AVOE713 TC4423VOE TC4423VOE713
描述 TC4423A/4424A/4425A MOSFET 驱动器### MOSFET 和 IGBT 驱动器，MicrochipTC4423系列 3A 18V最高电压 3.5Ohm 双通道 低边 反相 MOSFET驱动器 SOIC-163A双高速功率MOSFET驱动器 3A Dual High-Speed Power MOSFET Drivers
数据手册 ---
制造商 Microchip (微芯) Microchip (微芯) Microchip (微芯)
分类 FET驱动器FET驱动器FET驱动器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 16 16 16
封装 SOIC-16 SOIC-16 SOIC-16
电源电压(DC) 4.50V (min) 4.50V (min) 4.50V (min)
上升/下降时间 12 ns 23ns, 25ns 23ns, 25ns
输出接口数 2 2 2
供电电流 - 2.50 mA 2.50 mA
耗散功率 - 470 mW 470 mW
上升时间 21 ns - 35 ns
下降时间 21 ns - 35 ns
下降时间(Max) 21 ns 35 ns 35 ns
上升时间(Max) 21 ns 35 ns 35 ns
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) -40 ℃ -40 ℃ 40 ℃
耗散功率(Max) 1100 mW 470 mW 470 mW
电源电压 4.5V ~ 18V 4.5V ~ 18V 4.5V ~ 18V
电源电压(Max) - - 18 V
电源电压(Min) - - 4.5 V
封装 SOIC-16 SOIC-16 SOIC-16
工作温度 -40℃ ~ 150℃ (TJ) -40℃ ~ 125℃ -40℃ ~ 150℃ (TJ)
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tube Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
