对比图

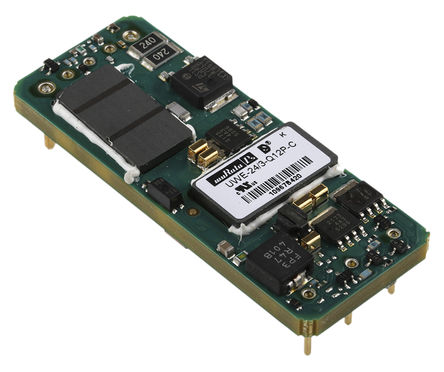

型号 UWE-12/6-Q12P-C UWE-24/3-Q12P-C UWE-3.3/20-Q48N-C
描述 Murata 66W 至 75W 单输出调节隔离直流-直流转换器 - UWE 系列66W 至 75W 隔离直流至直流转换器，带有单输出和紧凑型八分之一砖封装，可以将其直接插入四分之一砖引脚。 这些 66W 至 75W 隔离直流至直流转换器的高效性能减少了热度累积，可进行无风扇操作。 这些 66W 至 75W 隔离直流至直流转换器带有低接通电阻 FET、平面磁铁、重型铜制 PC 板、低输出噪声、带紧线/负载调节、稳定空载运行和快速负载档响应。 这些直流至直流转换器的适合应用包括电池供电、电信或便携应用。工业标准八分之一砖封装，轮廓为 0.9" x 2.3" x 0.38" 4:1 宽输入功率范围 同步整流有助于实现高效和低功率耗散 低输出噪声 稳定空载运行 全面自保护、过温和过载特征，不带输出反向传导 开/关控制，微调和远程感应功能 预偏置操作，用于启动保护 符合 EN55022 和 CISPR22 B 类标准，带外部滤波器 ### 注平均故障间隔时间符合 MIL-HDBK-217 有关温度降低的信息，请参见网站上的数据表### 认可UL### 标准UL/cUL 60950-1、CSA-C22.2 编号 60950-1、IEC/EN 60950-1 第二版### Murata Power Solutions - 50W 至 120WUWE 系列 72 W 单输出 24 V 隔离 1/8砖 DC/DC 转换器直流/直流转换器 隔离式板载, 1输出, 66 W, 3.3 V, 20 A
数据手册 ---
制造商 muRata (村田) muRata (村田) muRata (村田)
分类 DC/DC转换器DC/DC转换器DC/DC转换器
安装方式 Through Hole Through Hole Through Hole
引脚数 8 8 8
封装 DIP-8 DIP-8 DIP-8
额定功率 72 W 72 W 66 W
输出接口数 1 1 1
输出电压 12 V 24 V 3.3 V
输出电流 6 A 3 A 20 A
输出功率 72 W 72 W 66 W
隔离电压 1.5 kV 1.5 kV 2.25 kV
输入电压(Max) 36 V 36 V 75 V
输入电压(Min) 9 V 9 V 18 V
输入电压(DC Max) 36 V 36 V 75 V
输入电压(DC Min) 9 v 9 v 18 v
输出电流(Max) 6 A 3 A 20 A
输出功率(Max) 72 W 72 W 66 W
工作温度(Max) 85 ℃ 85 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
输入电压 9V ~ 36V 9V ~ 36V 18V ~ 75V
开关频率 250kHz ~ 300kHz - 235 kHz
电源电压(DC) 12.0 V, 36.0 V (max) - -
输入电压(DC) 9.00V ~ 36.0V - -
耗散功率 72 W - -
长度 22.9 mm 22.9 mm -
宽度 22.9 mm 22.9 mm 22.9 mm
高度 9.7 mm 9.91 mm 9.91 mm
封装 DIP-8 DIP-8 DIP-8
工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -40℃ ~ 85℃
产品生命周期 Active Active Active
包装方式 Tray Tray Tray
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - -
REACH SVHC版本 2015/12/17 - -
