对比图

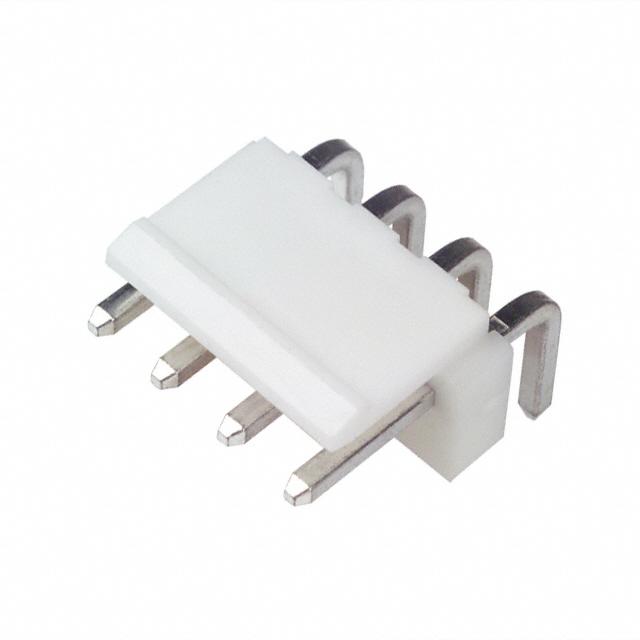

型号 B4PS-VH B4PS-VH(LF)(SN)
描述 Conn Wire to Board HDR 4POS 3.96mm Solder RA Thru-Hole BoxJST (JAPAN SOLDERLESS TERMINALS) B4PS-VH(LF)(SN) 线至板连接器, 直角, VH系列, 4 触点, 针座, 3.96 mm, 通孔安装, 1 排
数据手册 --
制造商 JST (日本压着端子) JST (日本压着端子)
分类 插头插座线对板连接器
安装方式 Through Hole Through Hole
封装 - DIP
引脚间距 3.96 mm 3.96 mm
引脚数 4 -
触点数 4 4
极性 Male Male
触点电镀 Tin Lead Tin
额定电压(AC) - 250 V
额定电流 10 A 10 A
绝缘电阻 - 1000 MΩ
排数 1 1
针脚数 4 4
额定电流(Max) - 10 A
工作温度(Max) - 85 ℃
工作温度(Min) - -25 ℃
额定电压 250 V 250 V
接触电阻(Max) - 20 mΩ
方向 Horizontal -
长度 15.8 mm 15.78 mm
宽度 9.40 mm 14.9 mm
高度 8.50 mm 8.5 mm
封装 - DIP
引脚间距 3.96 mm 3.96 mm
外壳颜色 Natural White
颜色 Natural Natural
触点材质 Brass Brass
材质 - Polyamide (PA)
工作温度 -25℃ ~ 85℃ -25℃ ~ 85℃
外壳材质 Nylon Nylon
产品生命周期 Obsolete Active
包装方式 Bulk Bulk
RoHS标准 Non-Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free
REACH SVHC标准 - No SVHC
REACH SVHC版本 - 2015/12/17
