对比图

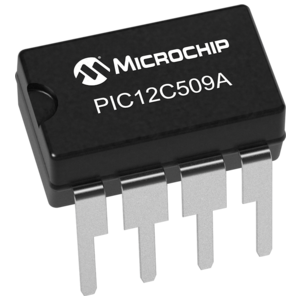

型号 PIC12C509A-04I/P PIC12C509A-04/SM PIC12C509A-04/P
描述 MICROCHIP PIC12C509A-04I/P 微控制器, 8位, 一次性可编程, PIC12C5xx, 4 MHz, 1.5 KB, 41 Byte, 8 引脚, DIPMICROCHIP PIC12C509A-04/SM 微控制器, 8位, 一次性可编程, PIC12C5xx, 4 MHz, 1.5 KB, 41 Byte, 8 引脚, SOICMICROCHIP PIC12C509A-04/P 微控制器, 8位, 一次性可编程, PIC12C5xx, 4 MHz, 1.5 KB, 41 Byte, 8 引脚, DIP
数据手册 ---
制造商 Microchip (微芯) Microchip (微芯) Microchip (微芯)
分类 微控制器8位微控制器微控制器
安装方式 Through Hole Surface Mount Through Hole
引脚数 8 8 8
封装 PDIP-8 SOIC-8 PDIP-8
频率 4 MHz 4 MHz 4 MHz
电源电压(DC) 5.00 V, 5.50 V (max) 5.00 V, 5.50 V (max) 5.00 V, 5.50 V (max)
工作电压 3V ~ 5.5V 3V ~ 5.5V 3V ~ 5.5V
针脚数 8 8 8
时钟频率 4.00 MHz 4 MHz 4 MHz
RAM大小 41 B 41 B 41 B
位数 8 8 8
耗散功率 700 mW 700 mW 700 mW
FLASH内存容量 - - 1.5 KB
I/O引脚数 5 5 6
存取时间 4.00 µs 4.00 µs 4.00 µs
内核架构 PIC PIC PIC
内核子架构 PIC12 PIC12 PIC12
模数转换数(ADC) 0 0 0
输入/输出数 6 Input 6 Input 6 Input
工作温度(Max) 85 ℃ 70 ℃ 70 ℃
工作温度(Min) -40 ℃ 0 ℃ 0 ℃
耗散功率(Max) 700 mW 700 mW 700 mW
电源电压 3V ~ 5.5V 3V ~ 5.5V 3V ~ 5.5V
电源电压(Max) 5.5 V 5.5 V 5.5 V
电源电压(Min) 3 V 3 V 3 V
内存容量 1000 B 1000 B -
长度 9.78 mm 5.33 mm 9.78 mm
宽度 6.6 mm - 6.6 mm
高度 3.17 mm 1.78 mm 3.17 mm
封装 PDIP-8 SOIC-8 PDIP-8
工作温度 -40℃ ~ 85℃ 0℃ ~ 70℃ 0℃ ~ 70℃
产品生命周期 Unknown Unknown Unknown
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2015/12/17 2015/12/17 2015/12/17
ECCN代码 - EAR99 EAR99
HTS代码 - 8542310001 8542310001
香港进出口证 - NLR -
