对比图

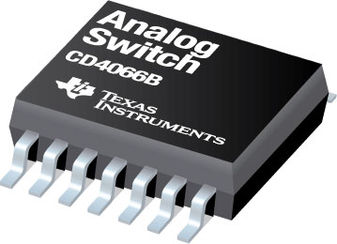

型号 CD4066BM CD4066BPWR CD4066BM96
描述 TEXAS INSTRUMENTS CD4066BM 模拟开关, SPST, 4 放大器, 240 ohm, 3V 至 18V, SOIC, 14 引脚TEXAS INSTRUMENTS CD4066BPWR 模拟开关, 四通道, SPST, 4 放大器, 240 ohm, 3V 至 18V, TSSOP, 14 引脚TEXAS INSTRUMENTS CD4066BM96 芯片, 双向开关, 四路, SOIC-14
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 模拟开关芯片模拟开关芯片模拟开关芯片
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 14 14 14
封装 SOIC-14 TSSOP-14 SOIC-14
电源电压(DC) 15.0 V 15.0 V 3.00V (min)
输出接口数 4 4 4
触点类型 SPST SPST SPST
电路数 4 - -
通道数 4 4 4
针脚数 14 14 14
位数 4 4 4
极性 Non-Inverting Non-Inverting Non-Inverting
电压波节 5.00 V, 10.0 V, 15.0 V 5.00 V, 10.0 V, 15.0 V 5.00 V, 10.0 V, 15.0 V
静态电流 20.0 nA 20.0 nA 20.0 nA
带宽 40 MHz 40.0 MHz 40.0 MHz
输入数 4 4 4
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) -55 ℃ -55 ℃ -55 ℃
电源电压 3V ~ 18V 3V ~ 18V 3V ~ 18V
电源电压(Max) 18 V 18 V 18 V
电源电压(Min) 3 V 3 V 3 V
工作电压 - - 3V ~ 18V
长度 8.65 mm 5.1 mm 8.65 mm
宽度 3.91 mm 4.5 mm 3.91 mm
高度 1.58 mm 1.05 mm 1.58 mm
封装 SOIC-14 TSSOP-14 SOIC-14
工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ -55℃ ~ 125℃
产品生命周期 Active Active Active
包装方式 Tube Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2015/06/15 2015/06/15 2015/06/15
ECCN代码 EAR99 EAR99 -
香港进出口证 - NLR NLR
