对比图

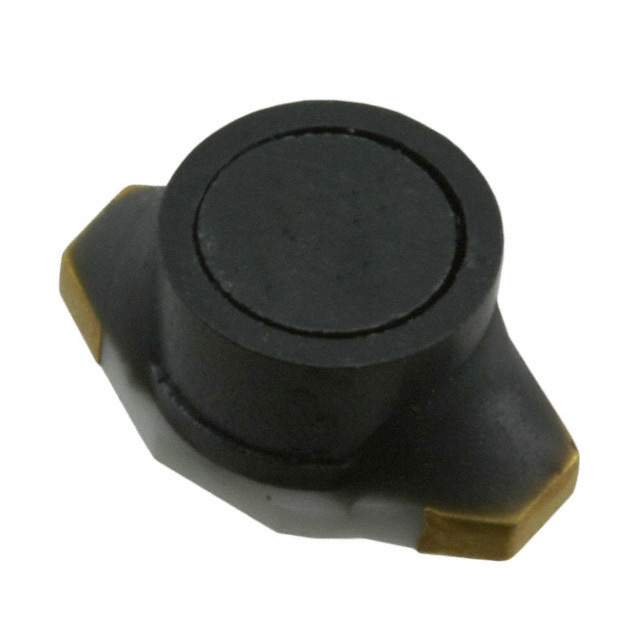

型号 PM1608S-682M SDS680R-685M SRR6603-682ML
描述 6.8mH ±20% 40mAInd Power Choke Shielded Wirewound 6.8mH 20% 100kHz Ferrite 40mA T/R屏蔽式功率电感器 Shielded Power Inductors
数据手册 ---
制造商 Bourns J.W. Miller (伯恩斯) API Delevan Bourns J.W. Miller (伯恩斯)
分类 电感电感电感
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 - - 2
封装 - 0.260" L x 0.175" W x 0.115" H (6.60mm x 4.45mm x 2.92mm) 6603
额定电流 40 mA 40 mA 40 mA
电感 6.8 mH 6.8 mH 6.8 mH
自谐频率 1 MHz 1 MHz 1 MHz
Q值 - - 50.0
屏蔽 Yes Yes Yes
电感公差 ±20 % ±20 % ±20 %
测试频率 - 100 kHz 100 kHz
电阻(DC） ≤25 Ω ≤25 Ω 25 Ω
工作温度(Max) - - 125 ℃
工作温度(Min) - - -55 ℃
电阻(DC Max) 2.2 Ω 25 Ω 25 Ω
容差 ±20 % ±20 % -
长度 6.6 mm 6.60 mm 6.6 mm
宽度 4.4 mm 4.45 mm 4.4 mm
高度 3 mm 2.92 mm 3 mm
封装 - 0.260" L x 0.175" W x 0.115" H (6.60mm x 4.45mm x 2.92mm) 6603
工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -55℃ ~ 125℃
重量 - 200 mg -
产品生命周期 Obsolete Active Active
包装方式 Tape, Tape & Reel (TR) Cut Tape (CT) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free Lead Free
REACH SVHC标准 - - No SVHC
REACH SVHC版本 - - 2016/06/20
