对比图

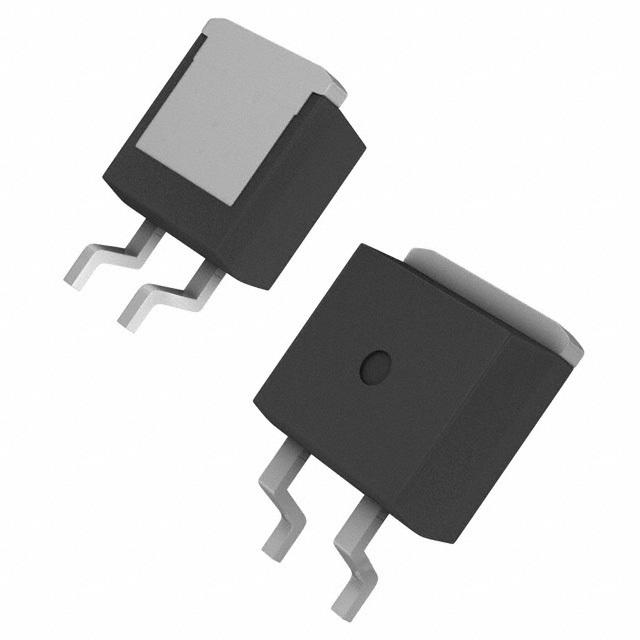

型号 IXTA6N50P IXTP6N50P
描述 Trans MOSFET N-CH 500V 6A 3Pin(2+Tab) D2PAKTrans MOSFET N-CH 500V 6A 3Pin(3+Tab) TO-220
数据手册 --
制造商 IXYS Semiconductor IXYS Semiconductor
分类 MOS管MOS管
安装方式 Surface Mount Through Hole
封装 TO-263-3 TO-220-3
引脚数 - 3
额定电压(DC) 500 V 500 V
额定电流 6.00 A 6.00 A
耗散功率 100W (Tc) 100 W
输入电容 740 pF 740 pF
栅电荷 14.6 nC 14.6 nC
漏源极电压(Vds) 500 V 500 V
连续漏极电流(Ids) 6.00 A 6.00 A
输入电容(Ciss) 740pF @25V(Vds) 740pF @25V(Vds)
耗散功率(Max) 100W (Tc) 100W (Tc)
通道数 - 1
漏源极电阻 - 1.1 Ω
漏源击穿电压 - 500 V
上升时间 - 28 ns
下降时间 - 26 ns
工作温度(Max) - 150 ℃
工作温度(Min) - 55 ℃
封装 TO-263-3 TO-220-3
长度 - 10.66 mm
宽度 - 4.83 mm
高度 - 9.15 mm
工作温度 -55℃ ~ 150℃ (TJ) -55℃ ~ 150℃ (TJ)
产品生命周期 Obsolete Obsolete
包装方式 Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free
