对比图
型号 FH12-10S-0.5SH(55) XF2M10151AR100 FA5S010HP1

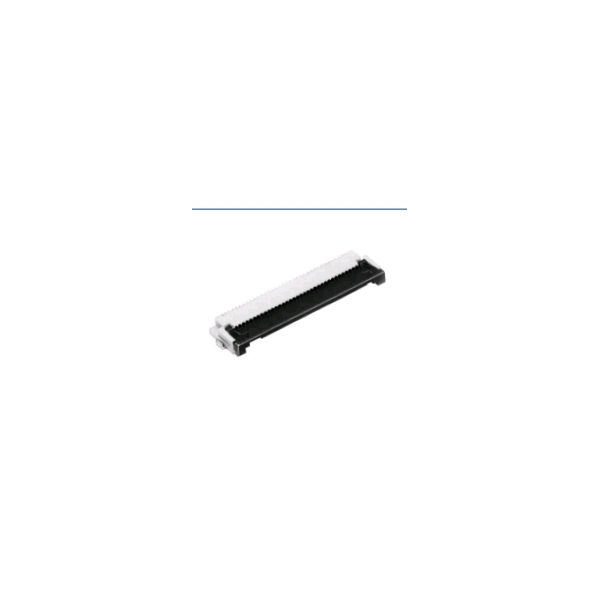

描述 Hirose 0.5mm 表面安装 FPC/FFC 连接器，带有底部触点 - FH12 系列FH12 系列表面安装水平安装 FPC/FFC 连接器，具有 0.5mm 触点节距，可支持 FPC，厚度仅为 0.18mm。 这些 0.5mm FPC/FFC 表面安装连接器具有深棕色 PPS 旋转手指操作锁扣执行器，可轻松插入和可靠连接 FPC/FFC，此执行器还无需侧面闩锁连接器，可以并排安装。 这些 FH12 系列 FPC/FFC 表面安装连接器的主体由米色 UL94V-0 聚酰胺制成，包含额外的焊接空腔以防止焊点桥接。 这些 FPC/FFC 连接器的底部对齐触点镀金，采用半音叉设计以实现可靠的牢固连接。### 0.5mm FPC/FFC - Hirose锁扣设计允许并排放置 2 个或多个连接器 防止锡点桥接OMRON ELECTRONIC COMPONENTS XF2M10151AR100 连接器, FFC/ FPC板, XF2M系列, 10 触点, 插座, 0.5 mm, 表面安装 , 顶部、底部JAPAN AVIATION ELECTRONICS INDUSTRY FA5S010HP1 连接器, FFC/ FPC板, 直角, 合页式, FA5系列, 10 触点, 0.5 mm, 表面安装 , 底部
数据手册 ---
制造商 Hirose Electric (广濑) Omron (欧姆龙) JAE Electronics (日本航空电子)
分类 连接器连接器连接器
安装方式 Surface Mount Surface Mount Surface Mount
封装 SMD - -
引脚间距 500 µm - 0.5 mm
引脚数 - 10 -
触点数 10 10 10
极性 Female Female -
触点电镀 Gold Gold Gold
额定电流 500 mA - 0.8A/触头
绝缘电阻 500 MΩ 100 MΩ 100 MΩ
排数 1 1 1
易燃性等级 UL 94 V-0 - -
针脚数 10 - 10
接触电阻 50 mΩ - 20.0 mΩ
拔插次数 20 20 20
额定电流(Max) 0.5 A 0.5 A -
工作温度(Max) 70 ℃ 85 ℃ 85 ℃
工作温度(Min) -40 ℃ -30 ℃ -40 ℃
额定电压(Max) 50 VAC - -
额定电压 50 V - 50 V
接触电阻(Max) 50 mΩ 50 mΩ -
方向 - Horizontal -
长度 9.1 mm 9.1 mm 10.3 mm
宽度 5.6 mm 5.9 mm 6.25 mm
高度 2 mm 2 mm 1.45 mm
封装 SMD - -
引脚间距 500 µm - 0.5 mm
针脚长度 - - 0.85 mm
外壳颜色 Beige Natural Black
触点材质 Phosphor Bronze Copper Copper Alloy
材质 Polyamide (PA) - -
工作温度 -40℃ ~ 85℃ -30℃ ~ 85℃ -40℃ ~ 85℃
外壳材质 Plastic - -
颜色 - - Black
绝缘材质 - - Synthetic Resin
产品生命周期 Active - Active
包装方式 Tape & Reel (TR) Cut Tape (CT) Tray
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free - Lead Free
REACH SVHC标准 No SVHC No SVHC -
REACH SVHC版本 2014/06/16 2014/06/16 -
ECCN代码 ECL99 EAR99 EAR99
