对比图
型号 MCP1726-ADJE/SN MCP1726-ADJE/MF MCP1726T-ADJE/SN

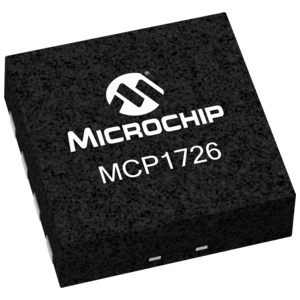

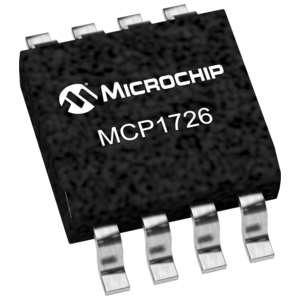

描述 MCP1726 Low Dropout Voltage Regulator### LDO（低压降）线性电压调节器，MicrochipMICROCHIP MCP1726-ADJE/MF 芯片, 可调稳压器, LDO 0.8V至5V 1A DFN-8LDO Regulator Pos 0.8V to 5V 1A 8Pin SOIC N T/R
数据手册 ---
制造商 Microchip (微芯) Microchip (微芯) Microchip (微芯)
分类 稳压芯片稳压芯片稳压芯片
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 8 8 8
封装 SOIC-8 DFN-8 SOIC-8
输出接口数 1 1 1
输入电压(DC) 2.30V (min) 2.30V (min) 2.30V (min)
输出电压 0.8V ~ 5V 0.8V ~ 5V 0.8V ~ 5V
输出电流 1 A 1 A 1 A
针脚数 8 8 -
静态电流 0.0001 mA 220 µA 0.14 mA
输出电容类型 Ceramic Ceramic Ceramic
跌落电压 220 mV 0.22V @1A 0.22V @1A
输入电压(Max) 6 V 6 V 6 V
输入电压(Min) 2.3 V 2.3 V 2.3 V
输出电压(Max) 5 V 5 V -
输出电压(Min) 800 mV 800 mV -
输出电流(Max) 1 A 1 A 1 A
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
精度 ±2.5 % ±2.5 % ±2.5 %
输入电压 2.3V ~ 6V 2.3V ~ 6V 2.3V ~ 6V
工作电压 2.3V ~ 6V - -
长度 4.9 mm 3 mm -
宽度 3.9 mm 3 mm -
高度 1.5 mm 0.95 mm -
封装 SOIC-8 DFN-8 SOIC-8
工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 125℃
产品生命周期 Active Active Active
包装方式 Each Tube Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC -
REACH SVHC版本 2015/12/17 2015/12/17 -
