对比图
型号 MAX680CPA MAX680CPA+ MAX680EPA+
描述 \+ 5V至± 10V电压转换器 +5V to 【10V Voltage ConvertersMaxim Integrated电荷泵 IC 可使用切换电压技术和电容能量存储元件转换电压。 电荷泵提供高效和紧凑型解决方案，用于具有低输出电流要求的应用。MAXIM INTEGRATED PRODUCTS MAX680EPA+ 芯片, 直流/直流无电感充电
数据手册 ---
制造商 Maxim Integrated (美信) Maxim Integrated (美信) Maxim Integrated (美信)
分类 DC/DC转换器DC/DC转换器DC/DC转换器
安装方式 Through Hole Through Hole Through Hole
引脚数 8 8 8

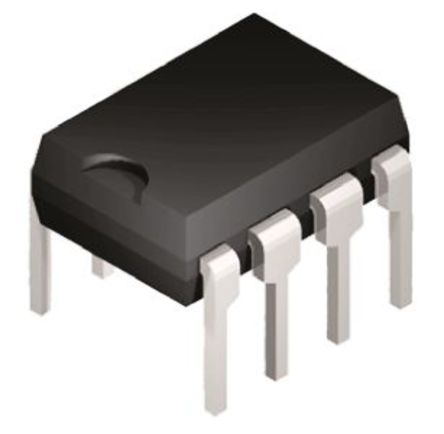

封装 DIP-8 DIP-8 DIP-8
频率 8.00 kHz 8 kHz 8 kHz
电源电压(DC) 5.00V (max) - 2.00V (min)
额定功率 - 727 mW 727 mW
输出接口数 2 2 2
输出电压 10.0 V ±10 V 10 V
输出电流 10 mA 10 mA 10 mA
通道数 - 2 2
针脚数 - 8 8
开关频率 8 kHz 8 kHz 8 kHz
输入电压(Max) 6 V 6 V 6 V
输入电压(Min) 2 V 2 V 2 V
输出电流(Max) - 0.12 A 10 mA
工作温度(Max) - 70 ℃ 85 ℃
工作温度(Min) - 0 ℃ -40 ℃
输入电压 - 2V ~ 6V 2V ~ 6V
输出电压(Max) - 12 V -
输出电压(Min) - 4 V -
电源电压(Max) - 6 V -
电源电压(Min) - 2 V -
长度 - 9.91 mm 4.45 mm
宽度 - 7.87 mm 7.87 mm
高度 - 4.45 mm 4.45 mm
封装 DIP-8 DIP-8 DIP-8
重量 - 0.032805 oz 0.032805 oz
工作温度 0℃ ~ 70℃ (TA) 0℃ ~ 70℃ -40℃ ~ 85℃
产品生命周期 Unknown Unknown Unknown
包装方式 Cut Tape (CT) Tube Tube
RoHS标准 Non-Compliant RoHS Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free Lead Free
