对比图

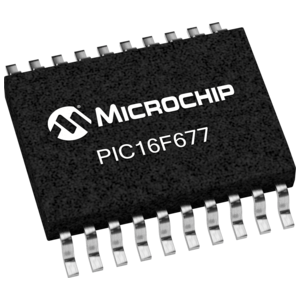

型号 PIC16F677-E/SS PIC16F677-I/SS PIC16F677T-E/SS
描述 PIC16F631/677/685/687/689/690 8 位闪存微控制器Microchip 的 PIC16F 系列微控制器 8 位 MCU，将 Microchip 的 PIC® 体系架构融入到引脚和封装选件中，从节省空间的 14 引脚设备到功能丰富的 64 引脚设备。 带有基线、中级或增强型中级体系架构的设备提供多种不同的外围设备组合，可谓设计人员提供灵活性，并为应用提供选择。 PIC16F631/677/685/687/689/690 系列微控制器基于 Microchip 的中级内核，带 8 层深硬件堆栈和 35 个指令。 这些 MCU 提供高达 5 个 MIP、7 千字节程序存储器、256 字节 RAM 和 256 字节数据 EEPROM。 板载是一个可配置振荡器，工厂校准到 ±1% 精确度。### 微控制器功能最大 20 MHz CPU 速度 35 指令 8 级硬件堆栈 8 MHz 内部振荡器 - 可选频率范围 8 MHz 至 32 kHz 18 个输入/输出引脚 通电重置 (POR) 通电计时器 (PWRT) 振荡器启动计时器 (OST) 掉电重置 (BOR) 监控器计时器 (WDT) 在线串行编程 (ICSP) ### 外设12 通道 10 位模拟到数字转换器 – 仅限 PIC16F677/685/687/689/690 型号 两个比较器 8 位计时器 - PIC16F631/677/687/689 型号 x 1、PIC16F685/690 型号 x 2 一个 16 位计时器 增强型捕获、比较、PWM 模块 - 仅限 PIC16F685/690 型号 同步串行端口 (SSP) - 仅限 PIC16F677/687/689/690 型号 增强型通用异步接收器发送器 (EUSART) - 仅限 PIC16F687/689/690 型号 ### PIC16 微控制器MICROCHIP PIC16F677-I/SS 微控制器, 8位, 闪存, AEC-Q100, PIC16F, 20 MHz, 3.5 KB, 128 Byte, 20 引脚, SSOP20引脚基于闪存的8位CMOS微控制器采用纳瓦技术 20-Pin Flash-Based, 8-Bit CMOS Microcontrollers with nanoWatt Technology
数据手册 ---
制造商 Microchip (微芯) Microchip (微芯) Microchip (微芯)
分类 微控制器微控制器微控制器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 20 20 20
封装 SSOP-20 SSOP-20 SSOP-20
电源电压(DC) 5.00 V, 5.50 V (max) 5.00 V, 5.50 V (max) 5.00 V, 5.50 V (max)
时钟频率 20.0 MHz 8.00 MHz, 20.0 MHz 20.0MHz (max)
RAM大小 128 B 128 B 128 x 8
I/O引脚数 18 18 18
存取时间 20.0 µs 20.0 µs 20.0 µs
内核架构 PIC PIC PIC
内核子架构 PIC16 PIC16 -
模数转换数(ADC) 1 1 -
工作温度(Max) 125 ℃ 85 ℃ -
工作温度(Min) -40 ℃ -40 ℃ -
耗散功率(Max) 800 mW 800 mW 800 mW
电源电压 2V ~ 5.5V 2V ~ 5.5V -
电源电压(Max) 5.5 V 5.5 V 5.5 V
电源电压(Min) 4.5 V 2 V 4.5 V
位数 - 8 8
耗散功率 - 800 mW 800 mW
频率 - 20 MHz -
工作电压 - 2V ~ 5.5V -
针脚数 - 20 -
FLASH内存容量 - 3.5 KB -
输入/输出数 - 18 Input -
长度 7.5 mm 7.5 mm -
宽度 5.6 mm 5.6 mm -
高度 1.85 mm 1.75 mm -
封装 SSOP-20 SSOP-20 SSOP-20
工作温度 -40℃ ~ 125℃ -40℃ ~ 85℃ -40℃ ~ 125℃ (TA)
产品生命周期 Active Active Active
包装方式 Tube Tube Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC版本 2015/12/17 2015/12/17 -
REACH SVHC标准 - No SVHC -
ECCN代码 EAR99 EAR99 -
HTS代码 8542310001 8542310001 -
