对比图

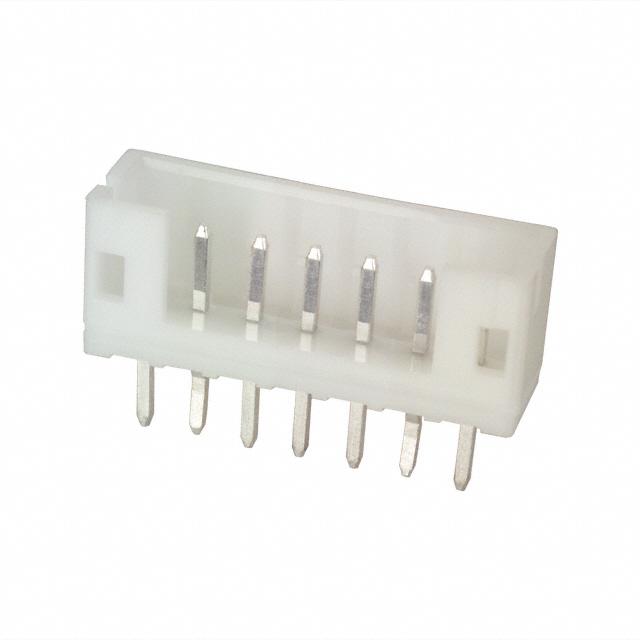

型号 B7B-PH-K-S B7B-PH-K-S(LF)(SN)
描述 Socket; wire-board; male; PH; 2mm; PIN:7; THT; 100V; 2A; -25÷85℃JST (JAPAN SOLDERLESS TERMINALS) B7B-PH-K-S(LF)(SN) 线至板连接器, 顶部进入, PH系列, 7 触点, 针座, 2 mm, 压接, 1 排
数据手册 --
制造商 JST (日本压着端子) JST (日本压着端子)
分类 插头插座线对板连接器
安装方式 Through Hole Through Hole
封装 - DIP
引脚间距 2.00 mm 2.00 mm
引脚数 7 -
触点数 7 7
极性 Male Male
触点电镀 Tin Lead Tin
额定电压(AC) - 100 V
额定电流 2 A 2 A
绝缘电阻 - >1000 MΩ
排数 1 1
针脚数 7 7
接触电阻 - 10.0 mΩ
额定电流(Max) - 2 A
额定电压 100 V 100 V
接触电阻(Max) - 20 mΩ
方向 Vertical -
长度 8.45 mm 15.9 mm
宽度 4.50 mm 4.5 mm
高度 6.00 mm 6 mm
封装 - DIP
引脚间距 2.00 mm 2.00 mm
外壳颜色 Natural White
颜色 - Natural
触点材质 Brass Brass
材质 - Polyamide (PA)
工作温度 -25℃ ~ 85℃ -25℃ ~ 85℃
外壳材质 Nylon Nylon
产品生命周期 Obsolete Active
包装方式 Bulk Bulk
RoHS标准 Non-Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free
REACH SVHC标准 - No SVHC
REACH SVHC版本 - 2015/12/17
