对比图

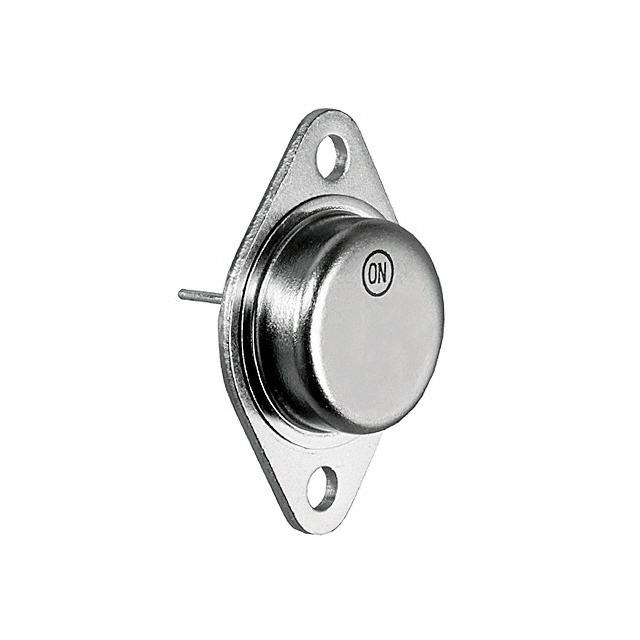

描述 达林顿功率晶体管互补硅 DARLINGTON POWER TRANSISTORS COMPLEMENTARY SILICONON SEMICONDUCTOR MJ11022G 单晶体管 双极, NPN, 250 V, 150 W, 15 A, 15 hFE
数据手册 --
制造商 ON Semiconductor (安森美) ON Semiconductor (安森美)
分类 双极性晶体管双极性晶体管
安装方式 Through Hole Through Hole
引脚数 - 2
封装 TO-3 TO-204-2
额定电压(DC) 250 V 250 V
额定电流 15.0 A 15.0 A
针脚数 - 2
极性 NPN NPN
耗散功率 - 150 W
击穿电压(集电极-发射极) 250 V 250 V
集电极最大允许电流 15A 15A
最小电流放大倍数(hFE) 400 @10A, 5V 400 @10A, 5V
最大电流放大倍数(hFE) 15000 15000
额定功率(Max) 175 W 175 W
直流电流增益(hFE) - 15
工作温度(Max) - 175 ℃
工作温度(Min) - -65 ℃
增益带宽 - 3MHz (Min)
耗散功率(Max) - 175000 mW
宽度 - 26.67 mm
封装 TO-3 TO-204-2
工作温度 -65℃ ~ 200℃ (TJ) -65℃ ~ 200℃ (TJ)
产品生命周期 Unknown Active
包装方式 Tray Tray
最小包装 100 -
RoHS标准 Non-Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free
REACH SVHC版本 - 2015/12/17
ECCN代码 EAR99 EAR99
