对比图

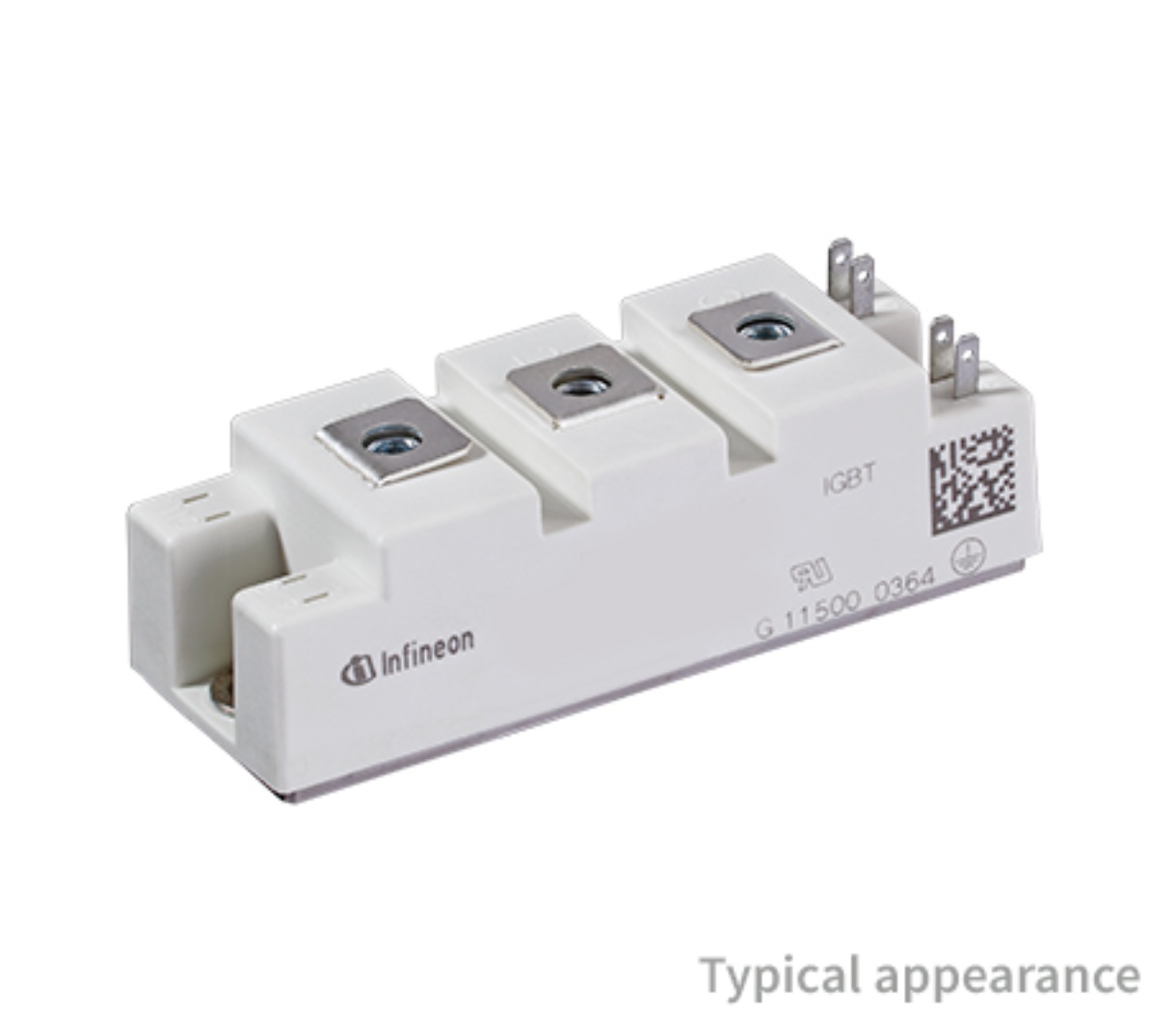

型号 FF75R12RT4 FF75R12RT4HOSA1 F4-75R12MS4
描述 IGBT 模块，Infineon**Infineon** 系列 IGBT 模块提供低切换损耗，用于高达 60 khz 频率的切换。 IGBT 跨一系列电源模块，如 ECONOPACK 封装，1200V 时带集电极开路发射器电压；PrimePACK IGBT 半桥斩波器模块，其 NTC 高达 1600/1700V。 PrimePACK IGBT 可在工业、商业、建筑和农业车辆中找到。 N 通道 TRENCHSTOP TM 和 Fieldstop IGBT 模块适用于硬切换和软切换应用，例如反相器、UPS 和工业驱动器。 封装类型包括：62mm 模块、EasyPACK、EconoPACKTM2/EconoPACKTM3/EconoPACKTM4 ### IGBT 分立件和模块，Infineon绝缘栅级双极性晶体管或 IGBT 是一种三端子功率半导体设备，以高效和快速切换著称。 IGBT 通过将用于控制输入的隔离栅极 FET 和用作开关的双极性功率晶体管组合在单个设备中，将 MOSFET 的简单栅极驱动特性与双极性晶体管的高电流和低饱和电压能力组合在一起。Infineon FF75R12RT4HOSA1 N通道 IGBT 模块, 串行, 75 A, Vce=1200 V, 7引脚 34MM 模块封装EconoDUAL ™ 2 MODUL MIT schnellem IGBT2献给hochfrequentes Schalten UND NTC EconoDUAL?2 Modul mit schnellem IGBT2 für hochfrequentes Schalten und NTC
数据手册 ---
制造商 Infineon (英飞凌) Infineon (英飞凌) Infineon (英飞凌)
分类 IGBT晶体管IGBT晶体管
安装方式 Screw - Screw
引脚数 7 7 14
封装 AG-34MM-1 AG-34MM-1 ECONOD
额定功率 395 W - -
耗散功率 395 W 395 W -
工作温度(Max) 150 ℃ 150 ℃ 125 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
耗散功率(Max) 395 W 395000 mW -
击穿电压(集电极-发射极) - 1200 V -
输入电容(Cies) - 4.3nF @25V -
额定功率(Max) - 395 W -
工作结温(Max) - 150 ℃ -
极性 - - N-Channel
长度 94 mm 94 mm 122 mm
宽度 34 mm 34 mm 45 mm
高度 30.2 mm 30.2 mm 17 mm
封装 AG-34MM-1 AG-34MM-1 ECONOD
工作温度 -40℃ ~ 150℃ -40℃ ~ 150℃ -
产品生命周期 Active Active Obsolete
包装方式 Tray Tray -
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free -
REACH SVHC标准 - - No SVHC
