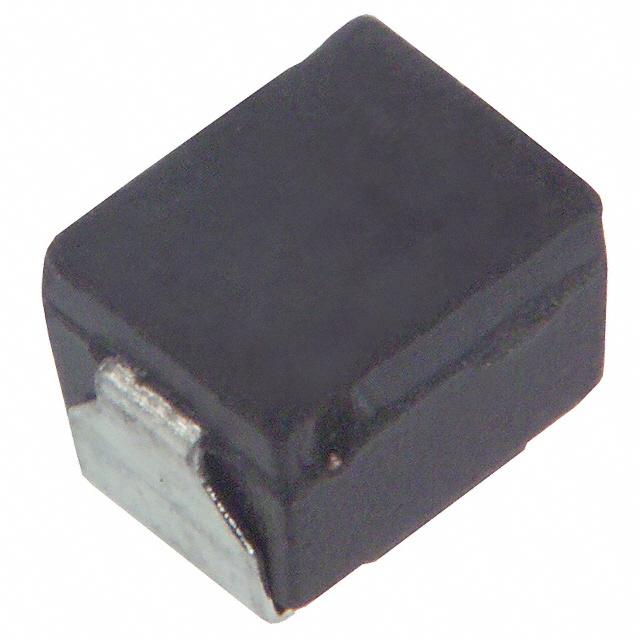

ELJ-EA331KF和SP1210R-334K

对比图 P4CE10F17C6N中文资料P4CE10F17C6N中文资料P4CE10F17C6N中文资料

型号 ELJ-EA331KF SP1210R-334K NLFV32T-331K-EF

描述 Inductor Chip Shielded Wirewound 330uH 10% 796kHz 20Q-Factor Ferrite 30mA 7.1Ω DCR 1210 T/RSP1210R 系列 330 uH 88 mA ±10% 26.8 Ω DCR 屏蔽 表面贴装 功率 电感TDK  NLFV32T-331K-EF  表面贴装高频电感器, NLFV系列, 330 µH, ± 10%, 1210 [3225 公制], 5 MHz, 6.8 ohm

数据手册 ---

制造商 Panasonic (松下) API Delevan TDK (东电化)

分类 电感电感贴片电感

基础参数对比

安装方式 Surface Mount Surface Mount Surface Mount

封装(公制) 3225 3225 3225

封装 1210 1210 1210

引脚数 - - 2

额定电流 30 mA 88 mA 35 mA

容差 ±10 % ±10 % ±10 %

电感 330 μH 330 µH 330 µH

自谐频率 4 MHz - 5 MHz

屏蔽 No - -

测试频率 796 kHz 100 kHz 796 kHz

电阻(DC) ≤7.1 Ω 26.8 Ω ≤8.16 Ω

工作温度(Max) - 125 ℃ 105 ℃

工作温度(Min) - 55 ℃ -40 ℃

电阻(DC Max) - 17 Ω 6.8 Ω

产品系列 - - NLFV-EF

电感公差 - - ±10 %

额定电流(DC) - - 35 mA

长度 3.20 mm 3.51 mm 3.2 mm

宽度 2.5 mm 2.66 mm 2.5 mm

高度 2.20 mm 2.57 mm 2.4 mm

封装(公制) 3225 3225 3225

封装 1210 1210 1210

工作温度 -20℃ ~ 85℃ -55℃ ~ 125℃ -40℃ ~ 105℃

产品生命周期 Unknown Active Active

包装方式 Cut Tape (CT) Tape & Reel (TR) Cut Tape (CT)

最小包装 - - 2000

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free 无铅

REACH SVHC标准 - - No SVHC

REACH SVHC版本 - - 2015/06/15
