对比图
型号 LT1074IT#PBF LT1074CT#PBF MC34166TG

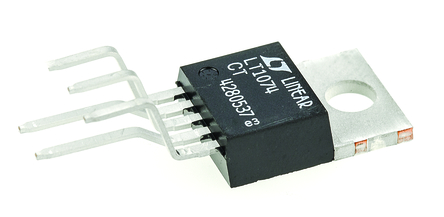

描述 LINEAR TECHNOLOGY LT1074IT#PBF 直流-直流开关降压(逐步递减)稳压器, 可调, 7.3V-45V输入, 2.5V-50V输出, 5A输出, TO-220-5LINEAR TECHNOLOGY LT1074CT#PBF 直流-直流开关降压(逐步递减)稳压器, 可调, 7.3V-45V输入, 2.5V-50V输出, 5A输出, TO-220-5ON Semiconductor
数据手册 ---
制造商 Linear Technology (凌力尔特) Linear Technology (凌力尔特) ON Semiconductor (安森美)
分类 稳压芯片DC/DC转换器DC/DC转换器
安装方式 Through Hole Through Hole Through Hole
引脚数 5 5 5
封装 TO-220-5 TO-220-5 TO-220-5
频率 100 kHz 100 kHz 72 kHz
工作电压 - - 7.5V ~ 40V
无卤素状态 - - Halogen Free
输出接口数 1 1 1
输出电压 2.5V ~ 50V 2.5V ~ 50V 5.05 V
输出电流 5 A 5 A 3 A
通道数 - - 1
针脚数 5 5 5
开关频率 100 kHz 100 kHz 72 kHz
拓扑结构 Buck Buck Step-Up, Step-Down
输入电压(Max) 45 V 45 V 40 V
输入电压(Min) 7.3 V 7.3 V 7.5 V
输出电压(Max) 50 V 50 V 40 V
输出电压(Min) 2.5 V 2.5 V 1.5 V
输出电流(Max) 10 A 10 A 3 A
工作温度(Max) 85 ℃ 70 ℃ 70 ℃
工作温度(Min) -40 ℃ 0 ℃ 0 ℃
电源电压 8 V 8 V 7.5 V
电源电压(Min) 8 V 8 V 7.5 V
输入电压 8 V 8V ~ 45V 7.5V ~ 40V
开关电流 6.5 A 6.5 a -
静态电流 8.5 mA - -
长度 15.75 mm 10.54 mm 10.54 mm
宽度 4.572 mm 4.57 mm 4.57 mm
高度 10.541 mm 9.4 mm 9.27 mm
封装 TO-220-5 TO-220-5 TO-220-5
工作温度 -40℃ ~ 85℃ 0℃ ~ 70℃ (TA) 0℃ ~ 70℃
产品生命周期 Active Unknown Active
包装方式 Cut Tape (CT) Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Exempt Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2015/12/17 2015/12/17 2015/12/17
ECCN代码 EAR99 - EAR99
