对比图
型号 LP38690SDX-ADJ LP38692SD-ADJ LP38690SDX-ADJ/NOPB
描述 1A Low Dropout CMOS Linear Regulators with Adjustable Output Stable with Ceramic Output Capacitors 6-WSON -40℃ to 125℃低压差稳压器 1A Low Dropout CMOS Linear Regulators with Adjustable Output Stable with Ceramic Output Capacitors 6-WSON -40 to 125低压差稳压器
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 稳压芯片稳压芯片稳压芯片
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 6 6 6

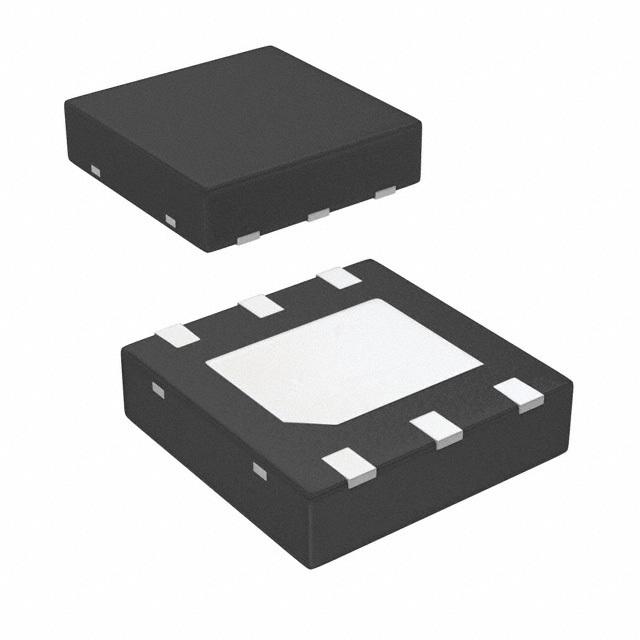

封装 WDFN-6 WDFN-6 WSON-6
输出接口数 1 1 1
输出电压 1.25V ~ 9V 1.25V ~ 9V 1.25V ~ 9V
输出电流 1 A 1 A 1 A
静态电流 55.0 µA 55.0 µA 55.0 µA
输出电容类型 Ceramic Ceramic Ceramic
跌落电压 0.95V @1A,0.065V @100mA,0.045V @100mA,0.8V @1A,0.08V @100mA,0.45V @1A,0.65V @1A 0.95V @1A,0.065V @100mA,0.045V @100mA,0.8V @1A,0.08V @100mA,0.45V @1A,0.65V @1A 0.45V @1A
调节输出数 1 1 1
输入电压(Max) 10 V 10 V 10 V
输入电压(Min) 2.7 V 2.7 V 2.7 V
输出电流(Max) 1 A 1 A 1 A
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
精度 ±2.5 % ±2.5 % ±2.5 %
输入电压 2.7V ~ 10V 2.7V ~ 10V 2.7V ~ 10V
输入电压(DC) - 10.0V (max) -
供电电流 - - 55µA ~ 100µA
输出电压(Max) - - 9 V
输出电压(Min) - - 1.25 V
封装 WDFN-6 WDFN-6 WSON-6
工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 125℃
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 Non-Compliant Non-Compliant RoHS Compliant
含铅标准 Contains Lead Contains Lead Lead Free
