对比图

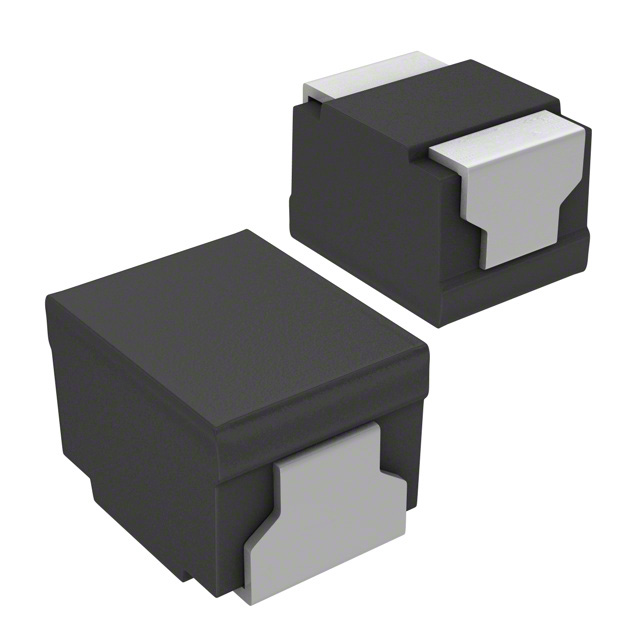

型号 1210R-104J ELJ-FB101JF ELJ-DA101JF
描述 Inductor; RF; Ind 100uH; Tol 5%; Cur 120mA; SMT; Case 1210; DCR 13Ω; SRF 8MHzInductor General Purpose Chip Molded Wirewound 100uH 5% 100kHz 40Q-Factor Ferrite 105mA 8.8Ω DCR 1812 T/RFIXED IND 100uH 70mA 13Ω SMD
数据手册 ---
制造商 API Delevan Panasonic (松下) Panasonic (松下)
分类 电感电感电感
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 - 2 2
封装(公制) 3225 4532 3225
封装 1210 1812 1210
额定电流 120 mA 105 mA 70 mA
容差 ±5 % ±5 % ±5 %
电感 100 µH 100 µH 100 µH
自谐频率 8 MHz 6.7 MHz 7 MHz
Q值 30.0 40.0 24.0
共振频率 - 6.70 MHz 7.00 MHz
测试频率 25 MHz 100 kHz 796 kHz
电阻(DC） ≤13 Ω ≤8.8 Ω ≤13 Ω
工作温度(Max) 125 ℃ - 85 ℃
工作温度(Min) 55 ℃ - 20 ℃
电阻(DC Max) 13 Ω - 13 Ω
屏蔽 No No -
电阻 - 8.80 Ω -
电感公差 - ±5 % -
长度 3.51 mm 4.5 mm 3.2 mm
宽度 2.67 mm 3.2 mm 2.5 mm
高度 2.57 mm 3.2 mm 2.2 mm
封装(公制) 3225 4532 3225
封装 1210 1812 1210
工作温度 -55℃ ~ 125℃ -20℃ ~ 85℃ -20℃ ~ 85℃
产品生命周期 Active Unknown Unknown
包装方式 Tape & Reel (TR) Cut Tape (CT) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - No SVHC No SVHC
