对比图

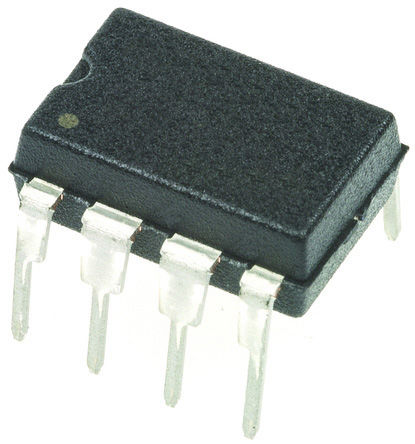

型号 UC2845ANG4 UC3843AD8TRG4 UC2845AN
描述 TEXAS INSTRUMENTS UC2845ANG4 控制器, 电流模式控制器, PWM, 25V-12V电源, 500 kHz, 15V/200mA输出, DIP-8电流模式PWM控制器 Current Mode PWM ControllerTEXAS INSTRUMENTS UC2845AN 芯片, PWM控制器
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 稳压芯片稳压芯片稳压芯片
安装方式 Through Hole Surface Mount Through Hole
引脚数 8 8 8
封装 DIP-8 SOIC-8 PDIP-8
频率 500 kHz 450 kHz 500 kHz
电源电压(DC) 12.0V (min) 12.0V (min) 12.0V (min)
输出接口数 1 1 1
输入电压(DC) 25.0 V 25.0 V 25.0 V
输出电压 15 V 15 V 15 V
输出电流 200 mA 200 mA 1 A
针脚数 8 - 8
输入电流 11 mA - -
耗散功率 1 W - -
调节输出数 1 1 1
上升时间 50 ns 50 ns 50 ns
开关频率 500 kHz 500 kHz 500 kHz
拓扑结构 Boost, Flyback, Forward Buck, Boost, Flyback, Forward Boost, Flyback, Forward
占空比 50 % 100 % 100 %
输出电流(Max) 1 A - -
最大占空比 0.48 0.96 50 %
下降时间 50 ns 50 ns 50 ns
工作温度(Max) 85 ℃ 70 ℃ 85 ℃
工作温度(Min) -40 ℃ 0 ℃ -40 ℃
电源电压 12V ~ 25V - 7.6V ~ 30V
电源电压(Max) 25 V 25 V 25 V
电源电压(Min) 12 V 12 V 12 V
输入电压 25 V 25 V 25 V
封装 DIP-8 SOIC-8 PDIP-8
长度 - - 9.81 mm
宽度 - - 6.35 mm
高度 - - 4.57 mm
工作温度 -40℃ ~ 85℃ (TA) 0℃ ~ 70℃ (TA) -40℃ ~ 85℃ (TA)
产品生命周期 Active Active Active
包装方式 Tube Tape & Reel (TR) Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - -
REACH SVHC版本 2015/06/15 2015/06/15 2015/06/15
ECCN代码 - EAR99 EAR99
