对比图

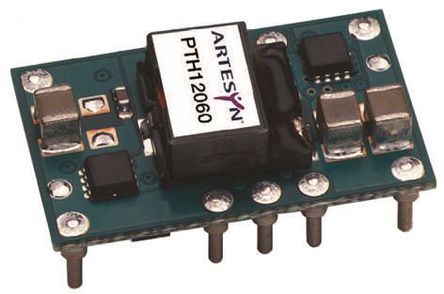

型号 PTH12060LAST PTH12060LAZ PTH12060LAS
描述 10 -A ， 12 -V输入非隔离宽输出调节电源模块 10-A, 12-V INPUT NON-ISOLATED WIDE-OUTPUT ADJUST POWER MODULEPTH 系列，Texas InstrumentsTexas Instruments 直流到直流转换器非隔离降压电源模块，具有可调输出电压。### 非隔离电源模块，Texas Instruments非隔离电源模块支持需要卓越的 EMI 保护和热性能、高输出电流、高输出电压等的设计。 SIMPLE SWITCHER® 电源模块系列在小型、易于使用的封装中提供一体化电源解决方案，以满足极端工作条件或只需标准功能套件的要求。集成屏蔽式电感器 精密启动，软启动，跟踪排序 同类最佳的热性能 引脚至引脚兼容模块，用于不同的负载电流 易于使用的封装 通过 EN55022 (CISPR22) B 类辐射和传导 EMI 标准10 -A ， 12 -V输入非隔离宽输出调节电源模块 10-A, 12-V INPUT NON-ISOLATED WIDE-OUTPUT ADJUST POWER MODULE
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 DC/DC转换器DC/DC转换器DC/DC转换器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 10 10 10
封装 SMD-10 DIP-10 DIP-10
电源电压(DC) 12.0 V 12.0 V 12.0 V
额定功率 18 W 18 W 18 W
输出接口数 1 1 1
输入电压(DC) 10.8V ~ 13.2V 10.8V ~ 13.2V 10.8V ~ 13.2V
输出电压 0.8V ~ 1.8V 0.8V ~ 1.8V 0.8V ~ 1.8V
输出电流 10 A 10 A 10 A
调节输出数 1 1 1
开关频率 - 200kHz ~ 300kHz -
拓扑结构 Buck Buck Buck
输入电压(Max) 13.2 V 13.2 V 13.2 V
输入电压(Min) 10.8 V 10.8 V 10.8 V
输出电流(Max) 10 A 10 A 10 A
额定功率(Max) - 18 W 18 W
工作温度(Max) 85 ℃ 85 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
输入电压 10.8V ~ 13.2V 12 V 12 V
长度 - 25.27 mm 25.3 mm
宽度 - 15.27 mm 15.8 mm
高度 8.75 mm 8.75 mm 8.75 mm
封装 SMD-10 DIP-10 DIP-10
工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -40℃ ~ 85℃
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tray Tray
RoHS标准 Non-Compliant RoHS Compliant Non-Compliant
含铅标准 Contains Lead Lead Free Contains Lead
