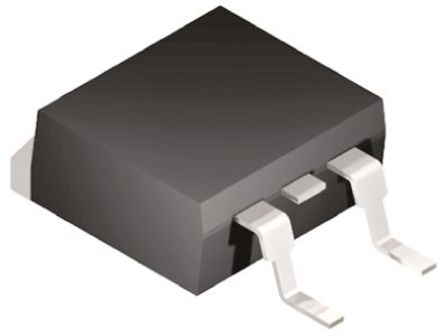

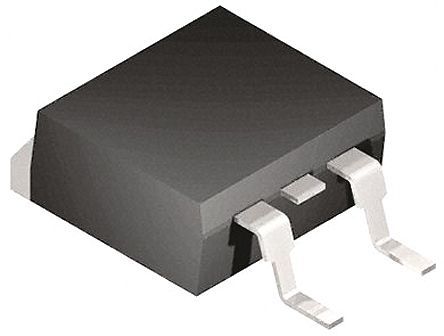

VS-20CTQ045SPBF和VS-20CTQ045STRLPBF

对比图 P4CE10F17C6N中文资料P4CE10F17C6N中文资料P4CE10F17C6N中文资料

型号 VS-20CTQ045SPBF VS-20CTQ045STRLPBF VS-20CTQ045STRRPBF

描述 VISHAY  VS-20CTQ045SPBF  肖特基整流二极管Vishay Semiconductor肖特基整流器是半导体二极管,具有极低的正向电压降和非常快的切换作用。 肖特基二极管的反向恢复时间非常快。 肖特基二极管适用于需要快速切换和低功耗的应用。 Vishay 高性能肖特基二极管提供 1A 至 175A 的正向额定电流和 15V 至 150V 的额定电压。### 二极管和整流器,Vishay SemiconductorDiode Schottky 45V 20A 3Pin(2+Tab) D2PAK T/R

数据手册 ---

制造商 Vishay Semiconductor (威世) Vishay Semiconductor (威世) Vishay Semiconductor (威世)

分类 肖特基二极管二极管阵列二极管阵列

基础参数对比

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 3 3 -

封装 TO-263-3 TO-263-3 TO-263-3

针脚数 3 - -

正向电压 0.76 V 760mV @20A 760mV @20A

热阻 3.25℃/W (RθJC) - -

正向电流 20 A - 20 A

最大正向浪涌电流(Ifsm) 1.06 kA 1.06 kA 1060 A

正向电压(Max) 760 mV 760mV @20A 760mV @20A

正向电流(Max) 20 A 20 A -

工作温度(Max) 175 ℃ 175 ℃ 175 ℃

工作温度(Min) -55 ℃ -55 ℃ 55 ℃

工作结温(Max) 175 ℃ - -

长度 10.67 mm 10.67 mm 10.67 mm

宽度 9.65 mm 9.65 mm 9.65 mm

高度 4.83 mm 4.83 mm 4.83 mm

封装 TO-263-3 TO-263-3 TO-263-3

工作温度 -55℃ ~ 175℃ -55℃ ~ 175℃ 55℃ ~ 175℃

产品生命周期 Discontinued at Digi-Key Discontinued at Digi-Key Discontinued at Digi-Key

包装方式 Tube Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free
