对比图
型号 SMAJ70CAHE3/61 SMAJ70CA-E3/5A SMAJ70CA-TR

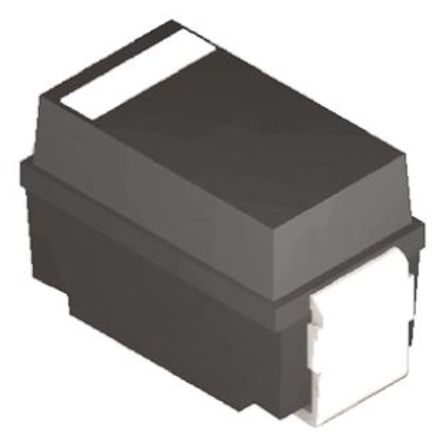

描述 Diode TVS Single Bi-Dir 70V 400W 2Pin SMA T/RDiode TVS Single Bi-Dir 70V 400W 2Pin SMA T/RSTMICROELECTRONICS SMAJ70CA-TR TVS二极管, TVS, Transil SMAJ系列, 双向, 70 V, 146 V, DO-214AC, 2 引脚
数据手册 ---
制造商 Vishay Semiconductor (威世) Vishay Semiconductor (威世) ST Microelectronics (意法半导体)
分类 TVS二极管TVS二极管TVS二极管
安装方式 Surface Mount Surface Mount Surface Mount
封装 DO-214AC DO-214AC DO-214AC-2
引脚数 - - 2
击穿电压 77.8 V - 81.9 V
钳位电压 113 V 113 V 146 V
脉冲峰值功率 400 W 400 W 400 W
最小反向击穿电压 77.8 V 77.8 V 77.8 V
额定电压(DC) - - 70.0 V
工作电压 - 70 V 70 V
额定功率 - - 400 W
电路数 - - 1
针脚数 - - 2
耗散功率 - - 400 W
最大反向电压（Vrrm） - - 70V
测试电流 - - 1 mA
最大反向击穿电压 - - 81.9 V
击穿电压 - - 77.8 V
工作温度(Max) - - 150 ℃
工作温度(Min) - - -55 ℃
工作结温 - - -55℃ ~ 150℃
封装 DO-214AC DO-214AC DO-214AC-2
长度 - - 4.6 mm
宽度 - - 2.9 mm
高度 - - 2.45 mm
工作温度 -55℃ ~ 150℃ -55℃ ~ 150℃ (TJ) -55℃ ~ 150℃ (TJ)
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - - No SVHC
军工级 - - Yes
REACH SVHC版本 - - 2015/12/17
ECCN代码 - - EAR99
