对比图

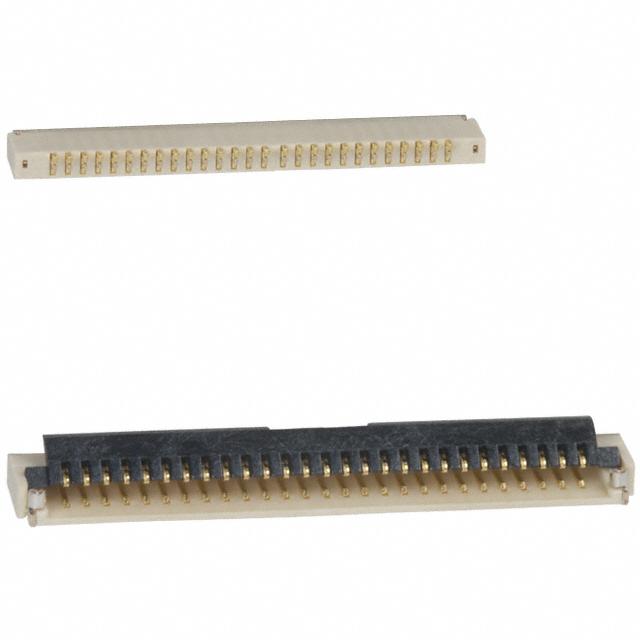

型号 FH19SC-27S-0.5SH(05) FH19SC-27S-0.5SH(99) FH19S-27S-0.5SH(05)
描述 HIROSE(HRS) FH19SC-27S-0.5SH(05) 连接器, FFC/ FPC板, FH19SC系列, 27 触点, 插座, 0.5 mm, 表面安装 , 底部连接器, FFC/ FPC板, ZIF, 0.5 mm, 27 触点, 插座, FH19SC Series, 表面安装 , 底部FFC & FPC连接器 FFC/FPC SKT 27 POS .5mm Solder RA SMD T
数据手册 ---
制造商 Hirose Electric (广濑) Hirose Electric (广濑) Hirose Electric (广濑)
分类 连接器连接器连接器
安装方式 Surface Mount Surface Mount Surface Mount
引脚间距 500 µm - 500 µm
触点数 27 27 27
极性 Female Female -
触点电镀 Gold Gold Gold
额定电流 0.5 A 0.5 A 0.5 A
排数 1 1 -
针脚数 27 27 27
拔插次数 20 20 20
额定电压 50 V 50 V 50 V
绝缘电阻 >500MΩ @100VDC - -
接触电阻 <100mΩ @1mA - -
额定电流(Max) 0.5 A - -
工作温度(Max) 85 ℃ - -
工作温度(Min) -55 ℃ - -
额定电压(Max) 50 VAC - -
接触电阻(Max) 100 mΩ - -
外壳颜色 Beige Beige Beige
触点材质 Phosphor Bronze Phosphor Bronze Phosphor Bronze
工作温度 -55℃ ~ 85℃ -55℃ ~ 85℃ -55℃ ~ 80℃
外壳材质 Plastic - Plastic
产品生命周期 Obsolete Active Obsolete
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC版本 2014/06/16 2016/06/20 -
REACH SVHC标准 No SVHC - -
长度 15.5 mm - 15.5 mm
宽度 3 mm - 3 mm
高度 0.93 mm - 0.9 mm
引脚间距 500 µm - 500 µm
ECCN代码 EAR99 - -
