对比图

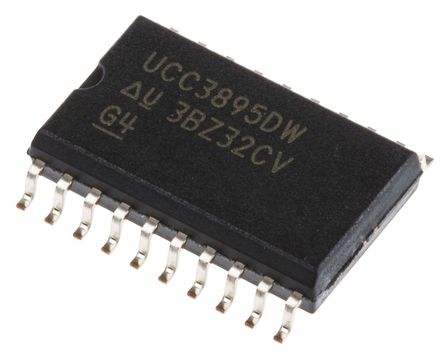

型号 UCC2895DWTR UCC3895DW UCC2895DW
描述 TEXAS INSTRUMENTS UCC2895DWTR 控制器, PWM, 16.5V-10V电源, 1 MHz, 250mV/10mA输出, SOIC-20TEXAS INSTRUMENTS UCC3895DW 相位移动控制器, PWM, 16.5V-10V电源, 500 kHz, 250mV/10mA输出, SOIC-20BiCMOS高级相移PWM控制器 BiCMOS ADVANCED PHASE-SHIFT PWM CONTROLLER
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 DC/DC转换器电源管理稳压芯片
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 20 20 20
封装 SOIC-20 SOIC-20 SOIC-20
频率 1 MHz 500 kHz 1 MHz
电源电压(DC) 10.0V (min) 10.0V (min) 10.0V (min)
输出接口数 4 1 4
输出电压 250 mV 250 mV 250 mV
输出电流 10 mA 10 mA 100 mA
针脚数 20 20 -
耗散功率 650 mW 650 mW 650 mW
调节输出数 4 4 4
上升时间 20 ns 20 ns 20 ns
开关频率 1 MHz 1 MHz 1000 kHz
拓扑结构 Full-Bridge Buck Full-Bridge
占空比 100 % 100 % 100 %
最大占空比 100 % 100 % 100 %
下降时间 20 ns 20 ns 20 ns
工作温度(Max) 85 ℃ 70 ℃ 85 ℃
工作温度(Min) -40 ℃ 0 ℃ -40 ℃
耗散功率(Max) 650 mW 650 mW 650 mW
电源电压 10V ~ 16.5V 10V ~ 16.5V 10V ~ 16.5V
电源电压(Max) 16.5 V 16.5 V 16.5 V
电源电压(Min) 10 V 10 V 10 V
供电电流 - 5.00 mA 5.00 mA
输入电压 - 12 V 10V ~ 16.5V
额定功率 - 650 mW -
输入电压(DC) - 12.0 V -
通道数 - 4 -
输出电压(Max) - 16.8 V -
长度 12.8 mm 12.8 mm 12.8 mm
高度 2.35 mm 2.35 mm 2.35 mm
封装 SOIC-20 SOIC-20 SOIC-20
宽度 - 7.52 mm 7.52 mm
工作温度 -55℃ ~ 150℃ (TJ) 0℃ ~ 70℃ -40℃ ~ 85℃
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC -
REACH SVHC版本 2015/06/15 2014/12/17 -
ECCN代码 EAR99 EAR99 -
香港进出口证 NLR NLR -
