503480-0600和FH34S-6S-0.5SH(50)

对比图 P4CE10F17C6N中文资料P4CE10F17C6N中文资料P4CE10F17C6N中文资料

型号 503480-0600 FH34S-6S-0.5SH(50) FH19C-6S-0.5SH(05)

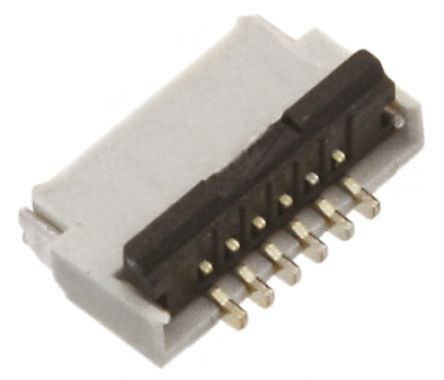

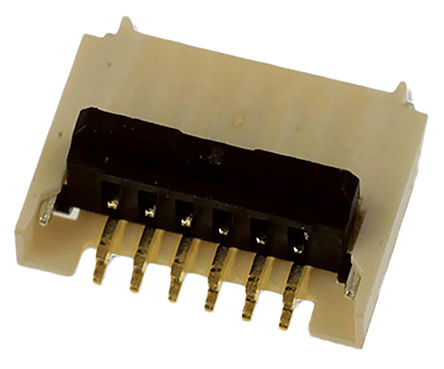

描述 MOLEX  503480-0600.  连接器, FPC, 母, 6路, 1排HIROSE(HRS)  FH34S-6S-0.5SH(50)  连接器, FFC/ FPC板, FH34S系列, 6 触点, 插座, 0.5 mm, 表面安装HIROSE(HRS)  FH19C-6S-0.5SH(05)  连接器, FFC/ FPC板, FH19C系列, 6 触点, 插座, 0.5 mm, 表面安装 , 底部

数据手册 ---

制造商 Molex (莫仕) Hirose Electric (广濑) Hirose Electric (广濑)

分类 连接器连接器连接器

基础参数对比

安装方式 Surface Mount Surface Mount Surface Mount

封装 SMD - 贴片

引脚间距 - - 500 µm

触点数 6 6 6

极性 Female Female Female

触点电镀 Gold Gold Gold

额定电流 500 mA 500 mA 0.5 A

绝缘电阻 - 500 MΩ >500MΩ @100VDC

排数 1 1 1

针脚数 6 6 6

接触电阻 - - <100mΩ @1mA

拔插次数 - 20 20

额定电流(Max) 0.5A/触头 0.5 A 0.5 A

工作温度(Max) 85 ℃ 85 ℃ 85 ℃

工作温度(Min) -40 ℃ -55 ℃ -55 ℃

额定电压(Max) - 50 VAC 50 VAC

额定电压 50VAC, 50VDC 50 V 50 V

接触电阻(Max) - 100 mΩ 100 mΩ

无卤素状态 Low Halogen - -

方向 Right Angle - -

电路数 6 - -

长度 4.7 mm 5 mm 5 mm

宽度 3.6 mm 3.8 mm 3 mm

高度 1.87 mm 1 mm 0.9 mm

封装 SMD - 贴片

引脚间距 - - 500 µm

外壳颜色 - Beige Beige

触点材质 Phosphor Bronze Phosphor Bronze Phosphor Bronze

工作温度 -40℃ ~ 85℃ -55℃ ~ 85℃ -55℃ ~ 85℃

外壳材质 - - Plastic

材质 Phosphor Bronze - -

产品生命周期 Active Active Obsolete

包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 No SVHC No SVHC No SVHC

REACH SVHC版本 - 2014/06/16 2014/06/16

ELV标准 Compliant - -

ECCN代码 - EAR99 -
